Södra Bostadsföreningen (SBF)
i Fatbursbrunnen 3 och 12,
Ritningar 1884 och 1926

Den ursprungliga rumsindelningen ändrades då HSB renoverade 1973/1974.

Du kan se 1884 års rumsindelning på ritningar från wc-installation 1926.
Nedan fyra ritningar för detta.

Följt av tre ritningar från 1884, på tyg!
På dessa är även markerat kakelugnar, vedspisar, badkar (ett!), torrdass (varje lägenhet hade ett!).
Men tyvärr inte ritningar för alla våra byggnader.

Ritningarna finns hos Stockholms Stadsarkiv, Liljeholmskajen.

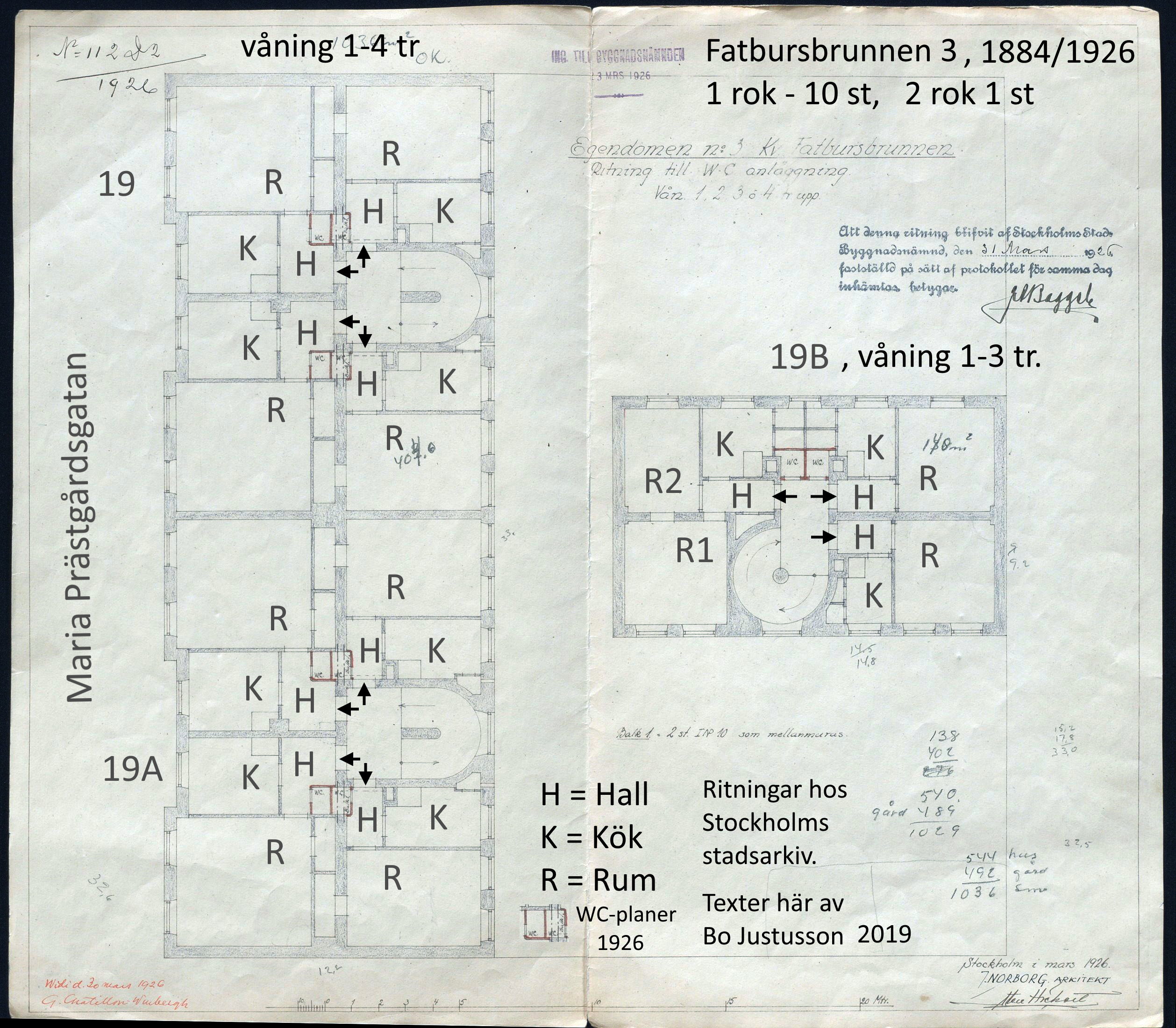

Fatbursbrunnen 3 - Maria Prästgårdsgata 19, 19A, 19B - Rumsindelning våning 1-4 tr

Ritningarna visar rumsindelning 1884 och planerade toaletter, wc, 1926
För att underlätta tolkningen har jag markerat: Entré, Hall, Kök och Rum (, H, K, R).
- Klicka för större bilder! -   Du kan också högerklicka och spara jpg-bilden.

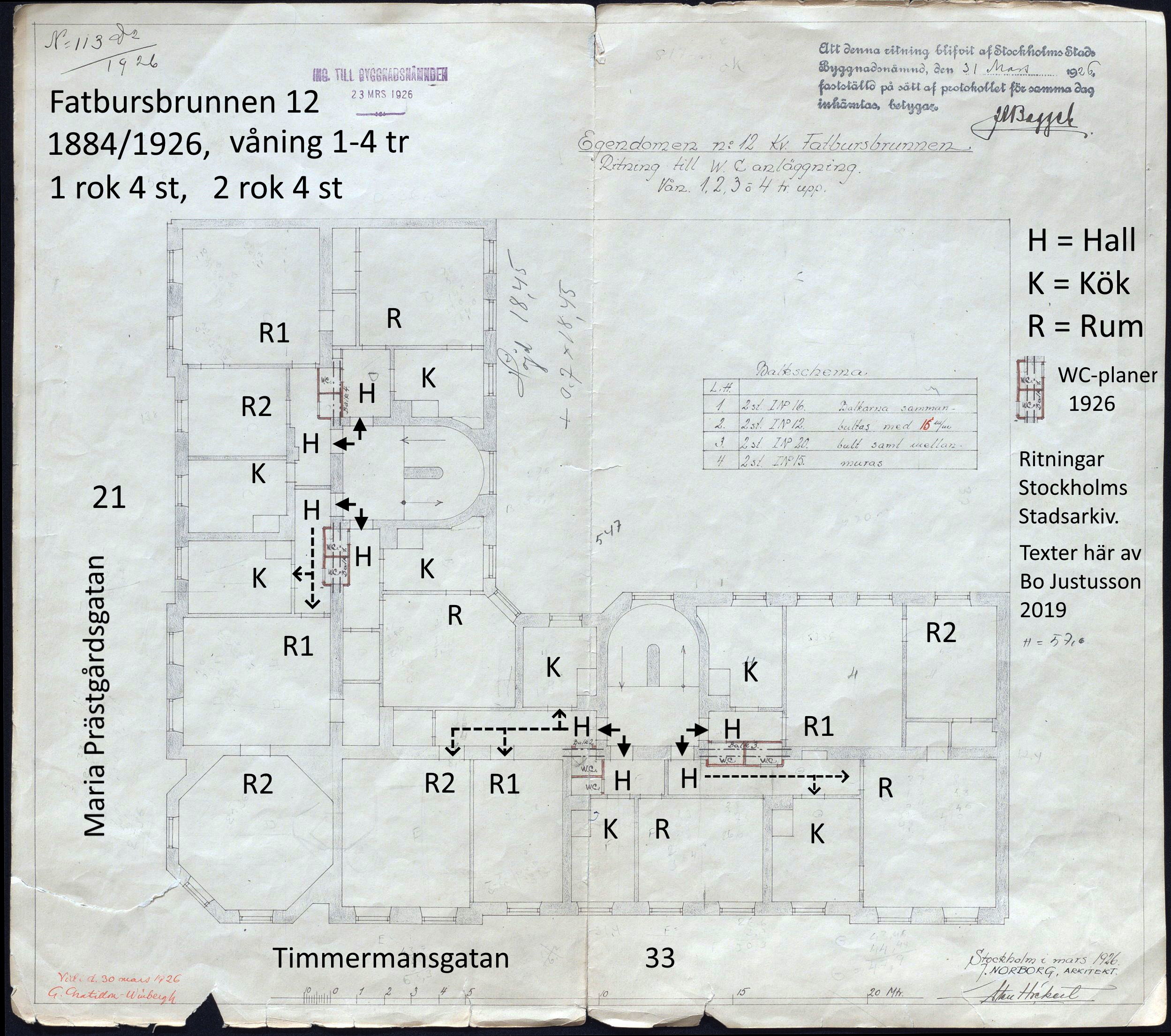

Fatbursbrunnen 12 - Maria Prästgårdsgata 21 och Timmermansgatan 33 - Rumsindelning våning 1-4 tr

Ritningarna visar rumsindelning 1884 och planerade toaletter, wc, 1926

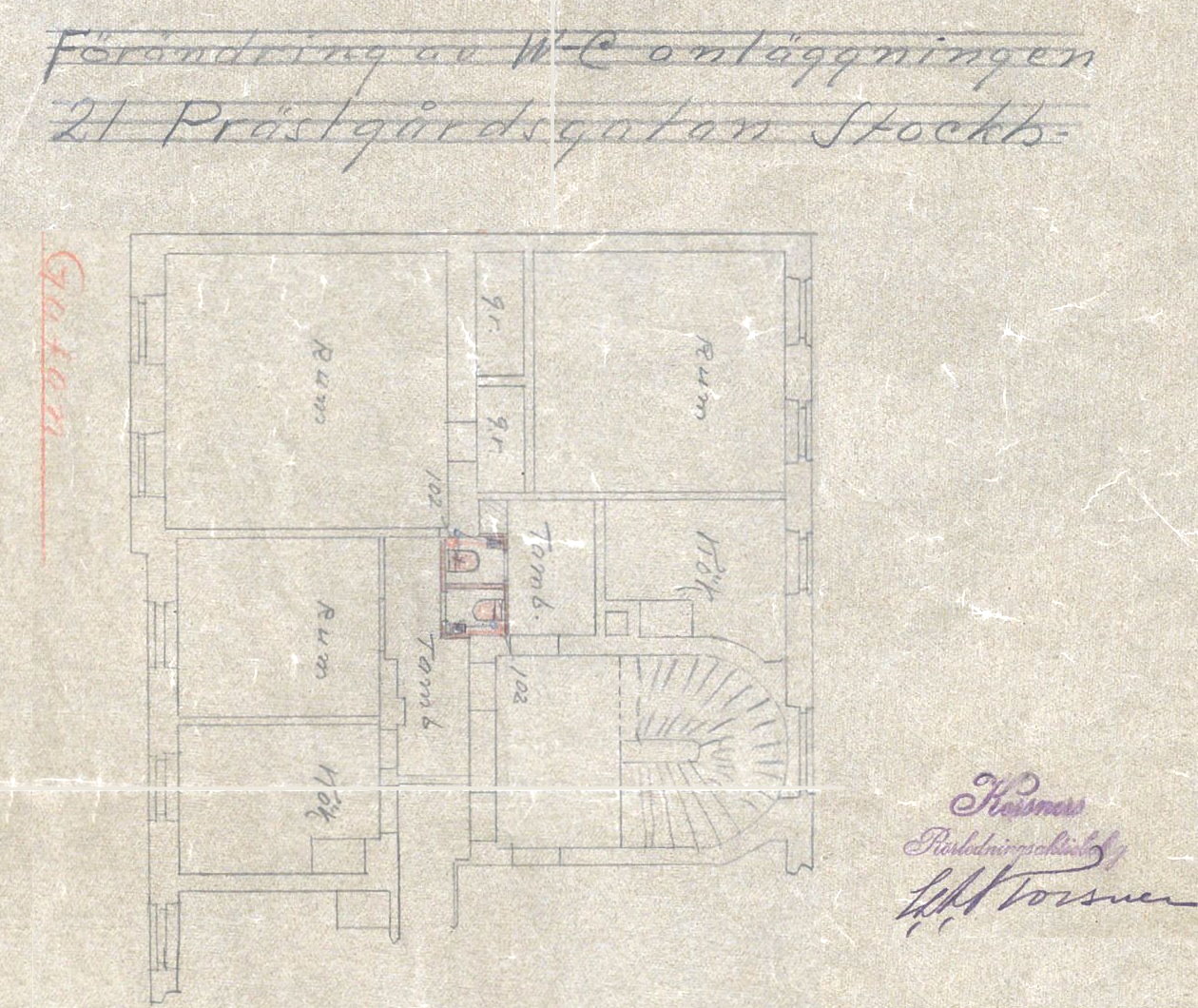

Toaletterna som installerades 1926 var trånga. Detaljritning MP21 1926.
Anm 1. Vilgot Sjöman som bott i huset har berättat om det: "Man fick backa in i WC:t".
Anm 2. "Hall" kallades "Tambur" vid denna tid. - Garderober är markerade "g.r."


Bottenvåningarna 1884,1926 - Fatb. 3 och 12 - Rumsindelning bv

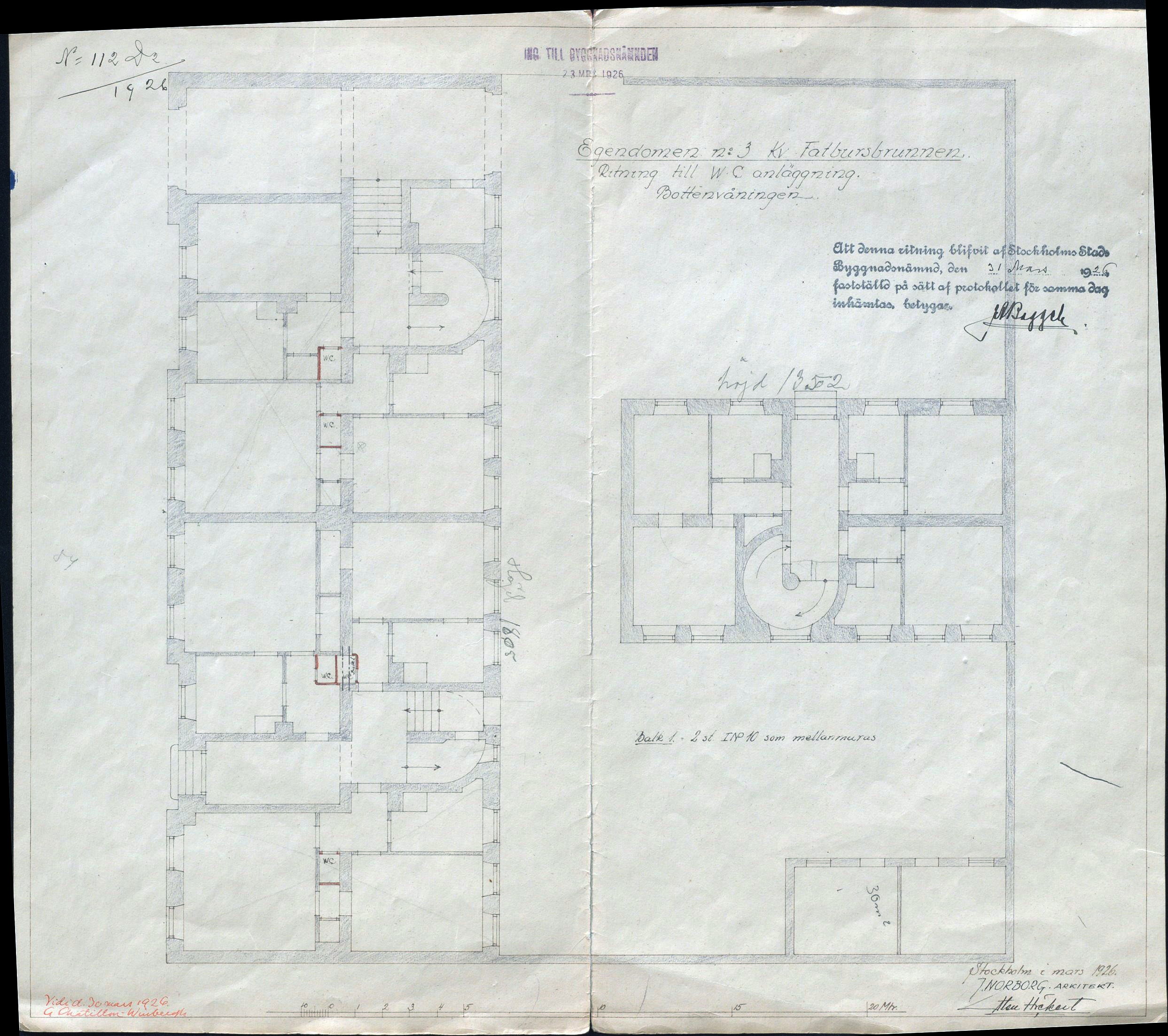

Fatb.3 MP 19 - Bottenvåning 1884, 1926 - utan markeringar

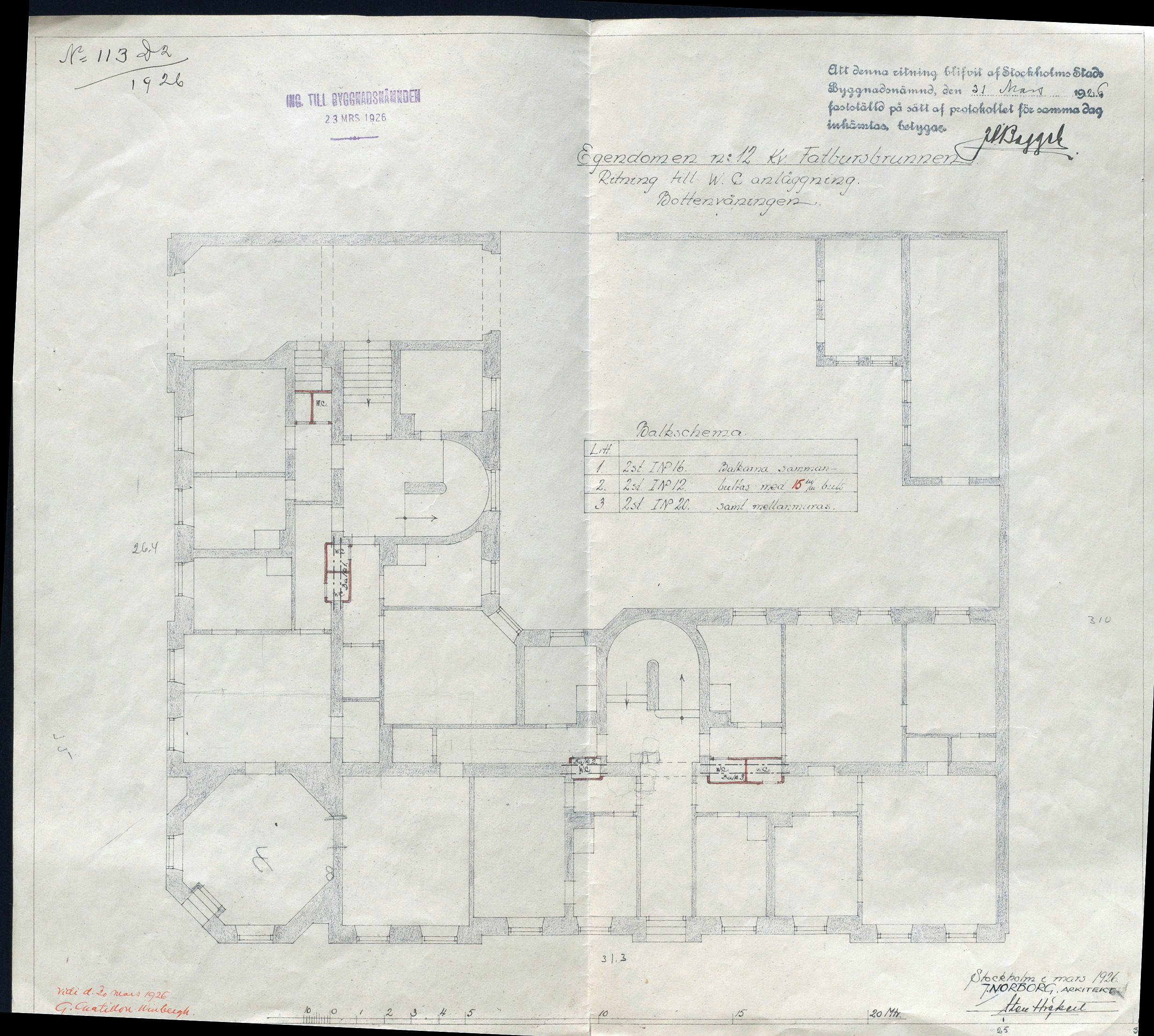

Fatb 12 MP21, Tim33 - Bottenvåning 1884, 1926 - utan markeringar


Ritningar från 1884, på tyg - dock inte för alla hus och våningsplan

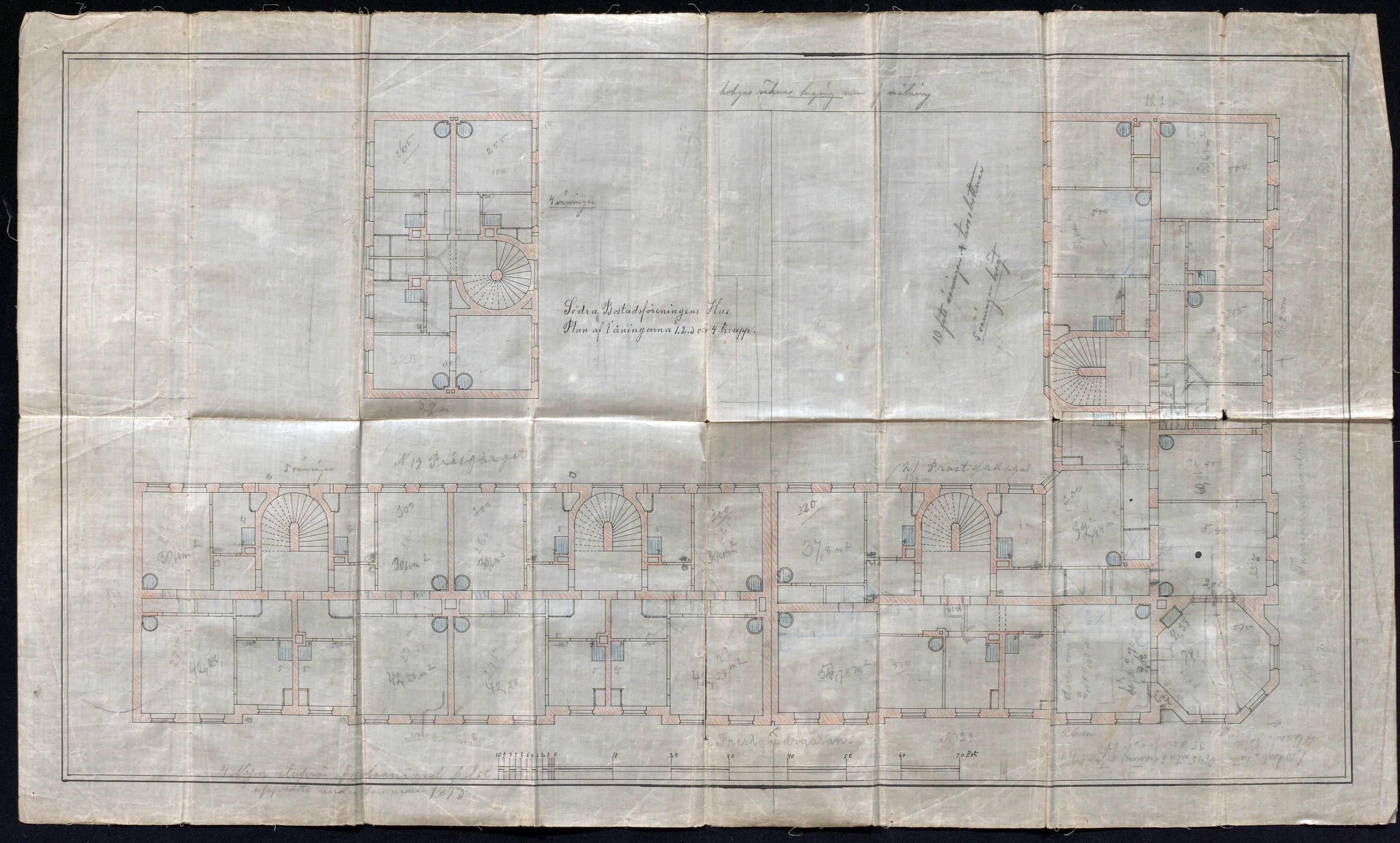

1884 Fatbursbrunnen 3 + 12, våning 1-4 tr.- Kakelugnar och vedspisar markerade i blått.
Anm. Ritningen är gjord på tunt tyg, och ganska liten!

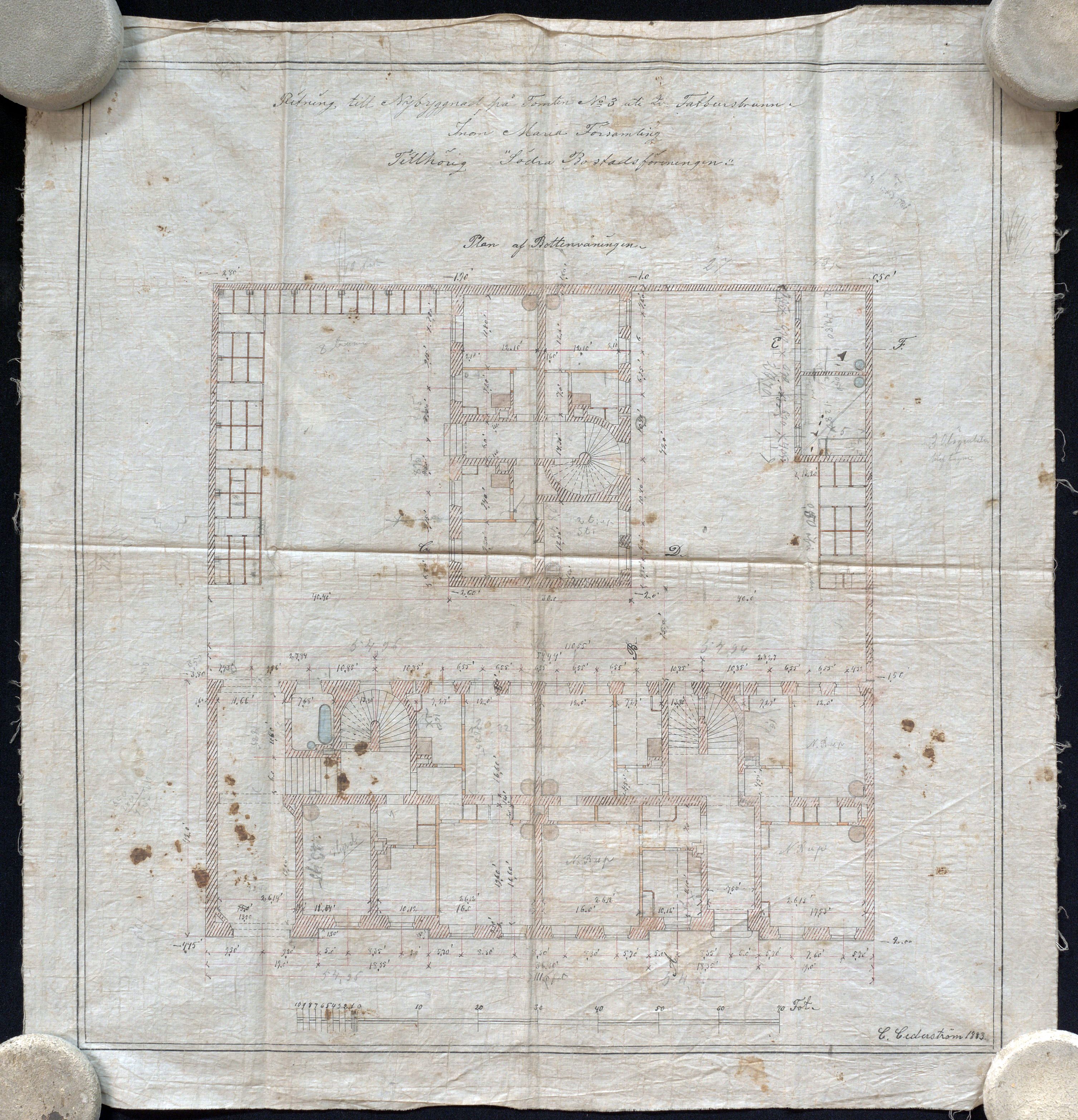

1884 Fatbursbrunnen 3, bv, ritning på tyg. Obs Många torrdass på gården, ett per lägenhet.
Man kan se ett gemensamt badrum MP1 bv, och byk-kar i tvättstugan.
Anm. I arkivet fanns ej ritning för Fatb.12 bv 1884!

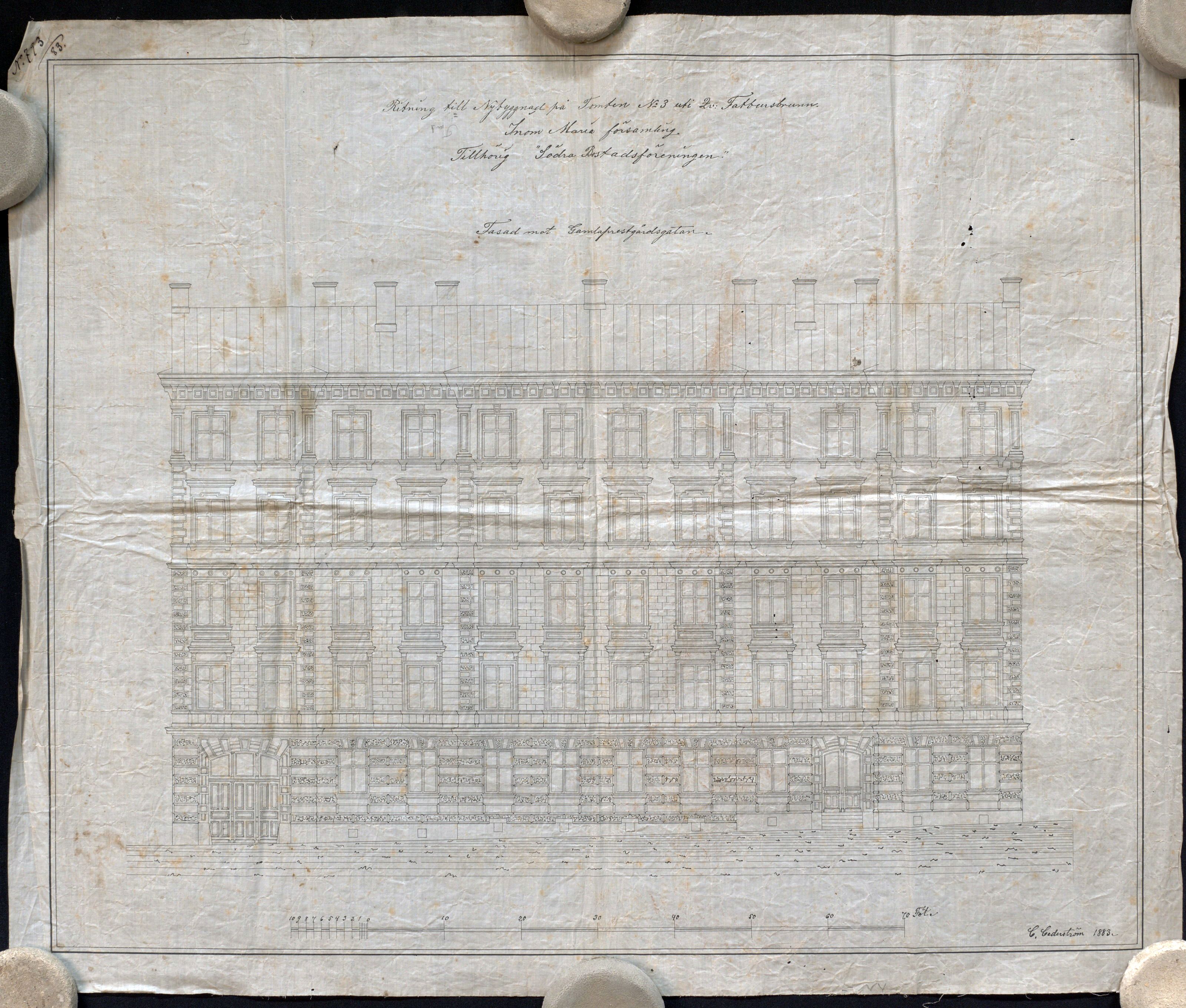

Fasaden Fatb.3, Maria Prästgårdsgatan 19 och 21.
Anm. I arkivet fanns ej fasadritning för Fatb.12.


Fler ritningar

Hos Stadsarkivet finns även SBF-ritningar från 1884 för källare och vindar.
De visar den komplicerade konstuktionen av dessa.
Finns skannade hos Bo Ju.
