NDB Grebbestad - SATT RFS rörsändare från 1950-talet

NDB-radiofyr i Grebbestad i Bohuslän har haft olika typer av radioutrustning.
Här några foton från SATT RFS rörsändare som användes under 1950-1960-talen.
NYTT 2013-12-25 Länk om SATT och Telefunken tillagd nedan.
NYTT 2014-02-03 Tidigare läge på Stöberget, ca 1942-1955 nedan.

Mer om NDB-fyren se sidan: • NDB Grebbestad.

Bilderna nedan är från Bertil Bengtsson, Bollebygd, som arbetat med fyrarna, då han var anställd på Torslanda/Landvetter flygplatser.

 NY Inre av Telefunken rörsändare.


Bertil Bengtsson: "Grebbestad NDB kom till nån gång på 40-talet, och masten är original från den tiden. Callsign var "GRE". På 1950-1970-talen var radiosändaren en SATT typ RFS med två radiorör 813. Den hade tre effektlägen, och kunde avge en uteffekt på ca 300 watt.

SATT RFS installerades troligen någon gång på 50-talet, tyvärr hann jag inte att ta vara på stationsloggboken,

Innan vi på Televerket Radio Torslanda flygplats fick ta hand om underhållet på radiofyren, så var det en maskinist Karlsson som bodde i Grebbestad som skötte felavhjälpning och underhåll.

Fjärrmanöver skedde från telefonväxeln i Grebbestad, på den tiden var det manuell koppling av tel-samtal till Grebbestad. En mekanisk manöverapparat var monterad i fyren som var av märke "Signaphone"

Larmöverföring skedde också via Signaphonen till växeln i Grebbestad. En särskild detektor kände av radiosignalen via en liten antenn på huset, och larmade om det blev fel. Någon reservkraft var inte installerad på denna äldre NDB."

Bilder på NDB Grebbestad, SATT RFS rörsändaren

Bilderna tagna av Bertil Bengtsson, Bollebygd.

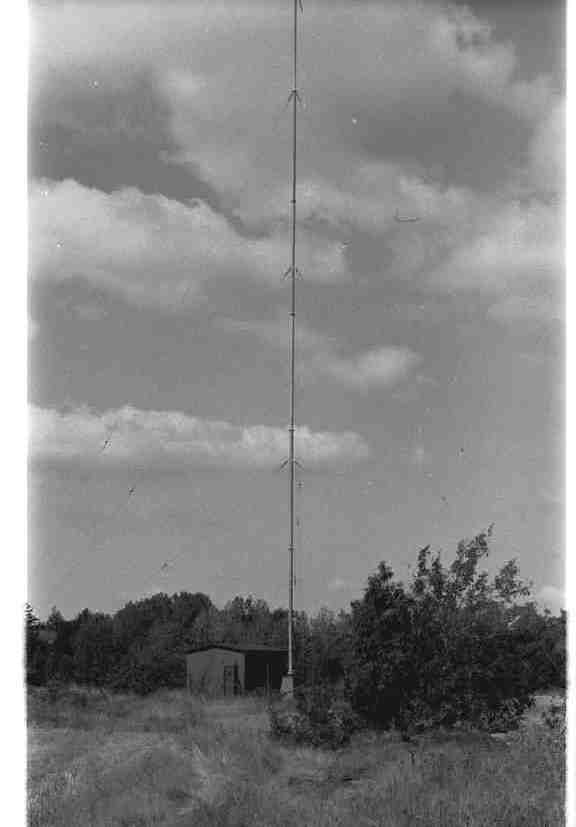

1. Hus för radioutrustningen, och antennen.

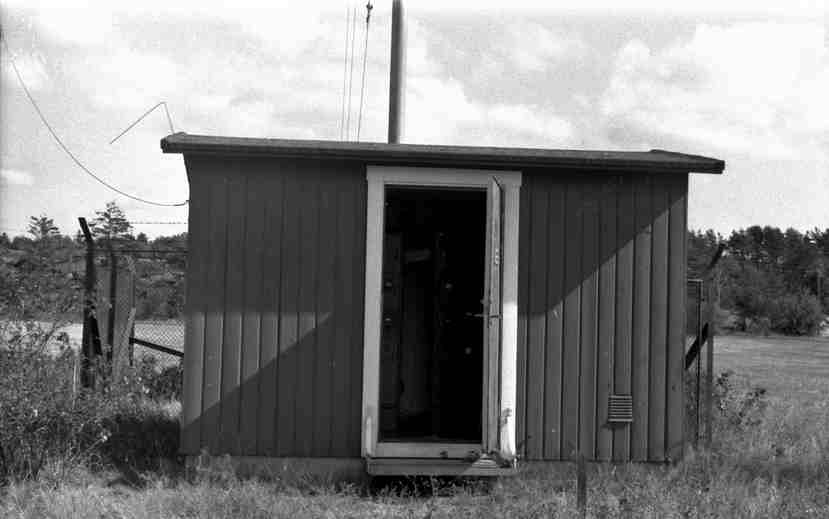

2. Detaljbild av huset

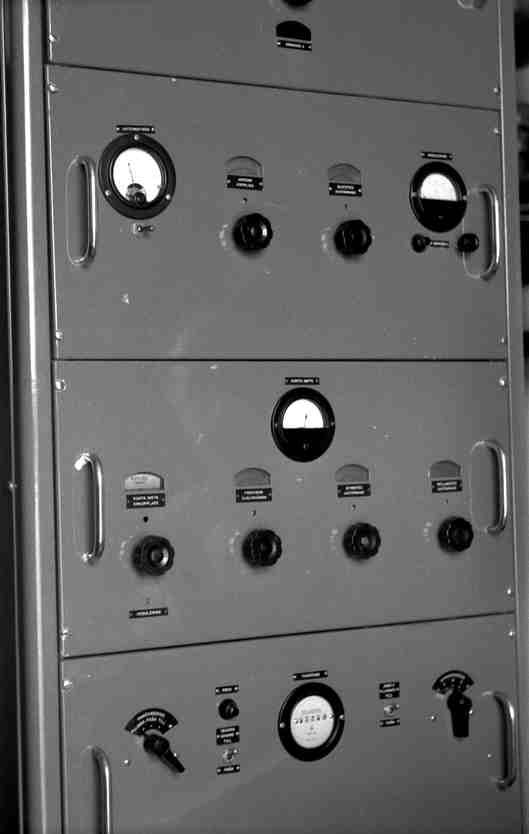

3. SATT RFS front.

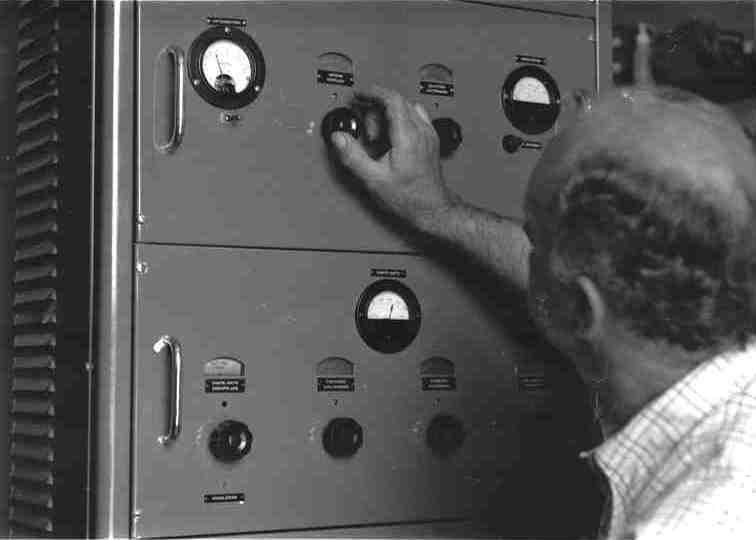

4. Tekniker Arthur Gustavsson justerar sändaren


5.Tekniker Arthur Gustavsson justerar sändaren



Det inre av rörsändare - Telefunken, 1930-talet

Företaget SATT samarbetade bl.a. med AEG och Telefunken, se
• Om företaget Svenska AB Trådlös Telegrafi (SATT) - på Sveriges Radiohistoriska Forum

Här några bilder på tidiga rörsändare för radiofyrar från Telefunken, som visar dessas komplicerade inre.
Mer fakta om dessa finns på handboksamlingen cdvandt.org• S339N, pdf  och • S340N, pdf.

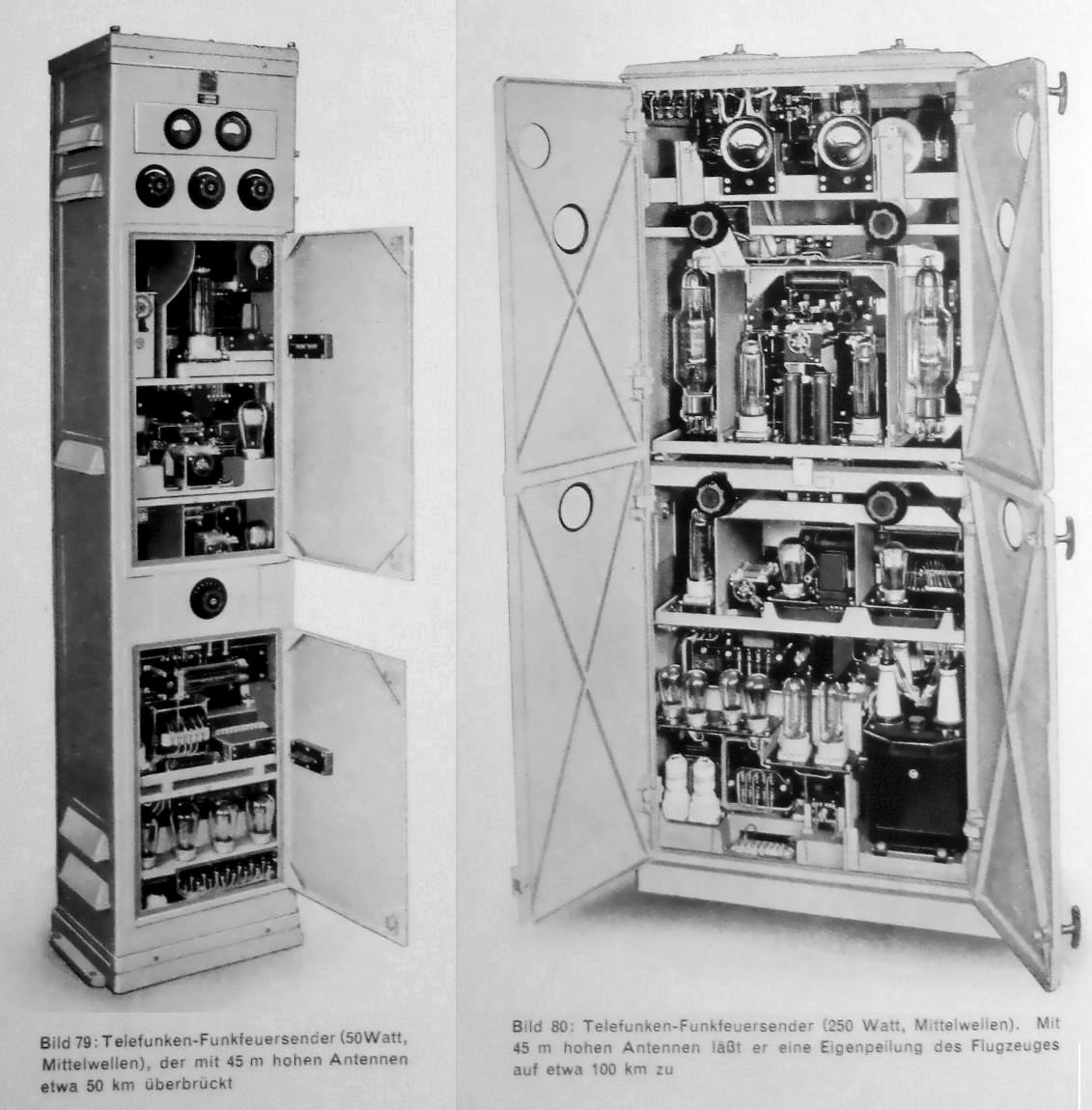

Sändare för radiofyrar från Telefunken Typ S 339N (50 Watt) och S 340N (250 Watt)
  från boken Die Funknavigation der Luftfahrt av A. Leib, Telefunken 1939. (Inte Grebbestads typ!)



Gebbestad NDB-fyr stod först på Stöberget, cirka 1942-1955

Jan Östedt Uddevalla har fått fram intressanta uppgifter om att NDB Grebbestad först fanns på Stöberget, precis söder om Grebbestad centrum, se karta nedan. Han har fått foto och fakta från dottern till dåvarande fyrskötare Sune Karlsson. Dottern fick följa med sin pappa upp till fyren och har uppskattat att fyren flyttades i mitten av 1950-talet.

Bo Ju: Det gjordes flera justeringar av NDB-fyrarnas läge efter andra världskriget.
Att ha en NDB långvågssändare uppe på ett kalt berg är inte så bra för jordningen.
Det kan ha varit orsak till flytten. Jag ska kolla i Luftfartsmyndighetens arkiv på Riksarkivet!
NDB Grebbestad finns på Översiktskartan 1944, men inte på Ruttkarta 1938, se • Kartor.

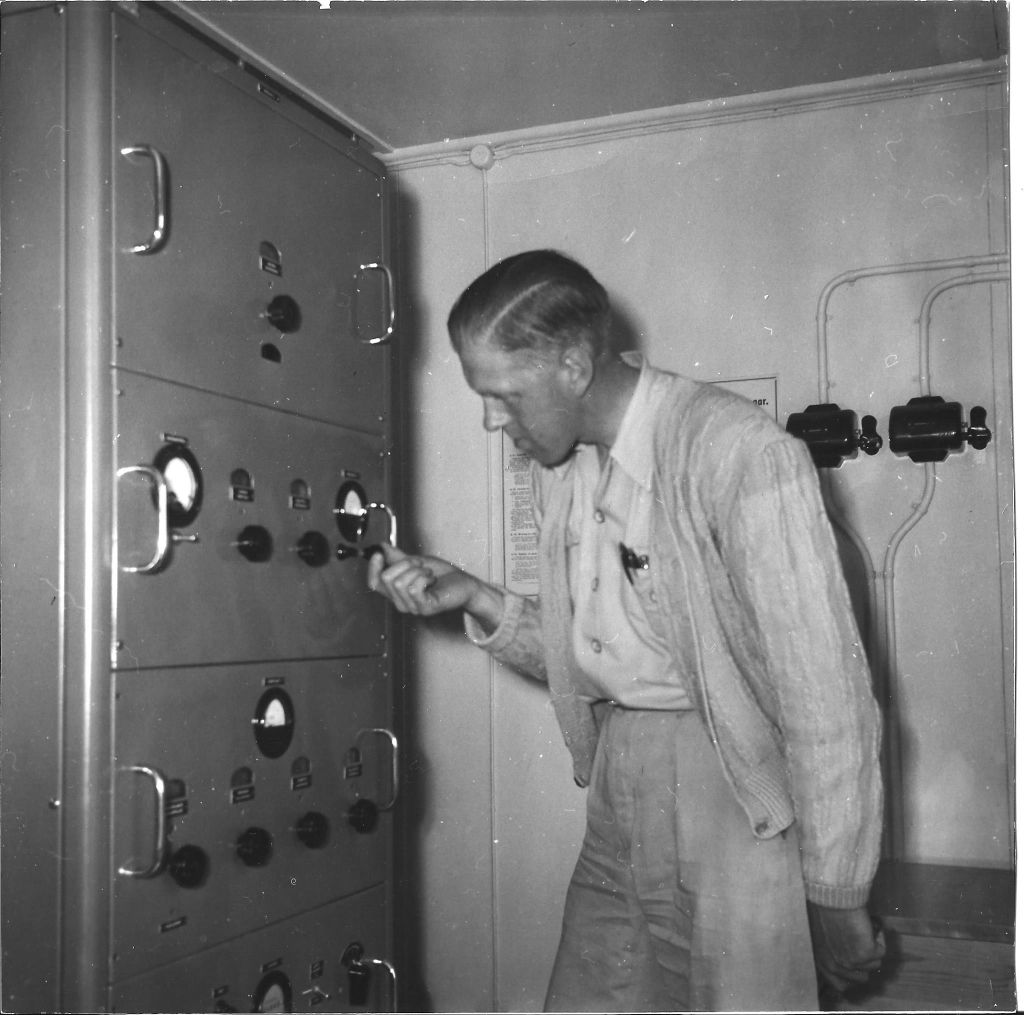

Foto cirka 1952/53 av Sune Karlsson vid rörsändaren, taget av hans dotter.
Jämför man med foton ovan så ser man att sändaren står i ett annorlunda rum.

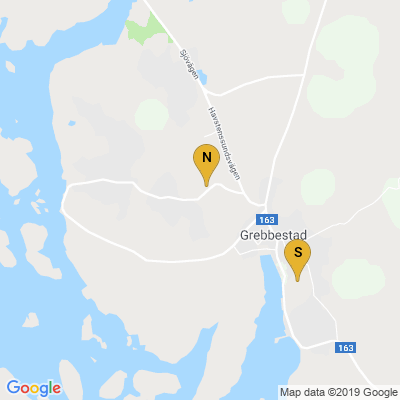

Karta med läge enligt koordinater

Översikt och detalj från Google Maps.

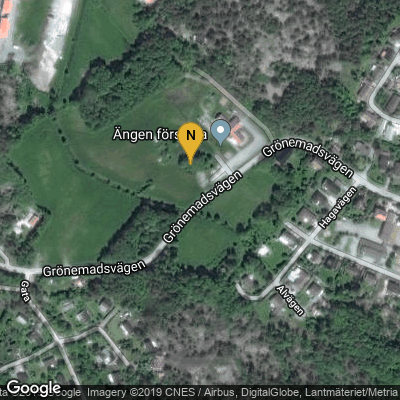

N= NDB-fyr i Gissleröd i dungen framför nybyggda daghemmet (plats enligt Bertil Bengtsson),
S= Stöberget, tidigare läge enl. Jan Östedt, Uddevalla (koordinat för nuvarande telemast).

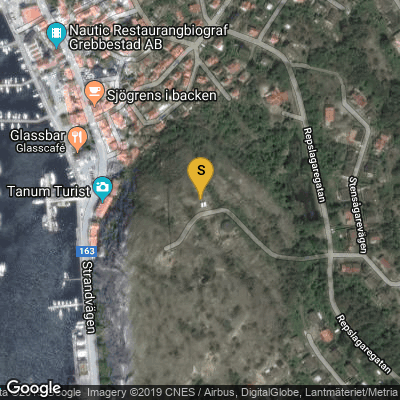

S= Stöberget i Grebbestad, tidigare läge
  enl. Jan Östedt, Uddevalla (koordinat för nuvarande telemast).
