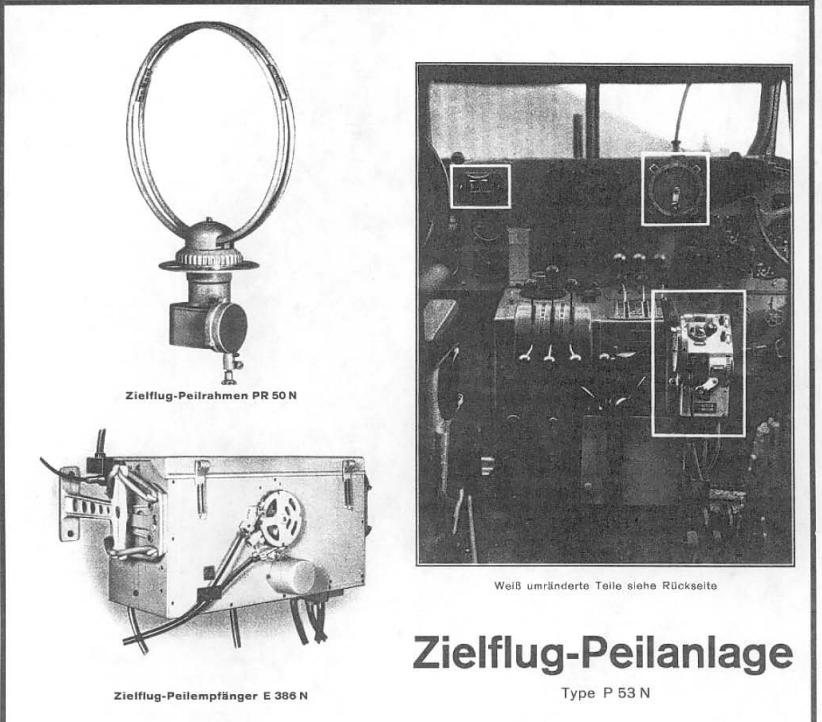

Pejlantenn, av loop-typ (Zielflug Peil-Rahmen)
Radioapparaten (Zieilflug Peilempfänger) som fjärrstyrdes med en vajer från betjäningsapparaten.
I Cockpit - placering av Målkursvisare, Ramvred, Betjäningsapparat. Detaljbild på dessa finns nedan.
Denna pejlanläggning vägde cirka 28 kg och kunde användas även i mindre flygplan.
I Sverige fanns den även i torpedplanet T2.

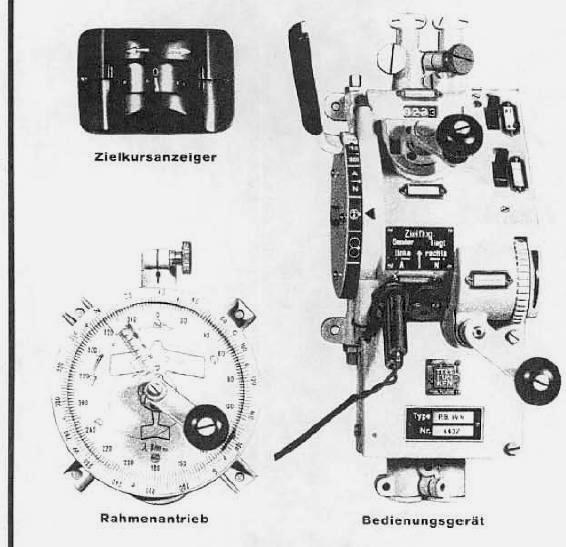

Manuellt vred för pejlramen (Rahmenantrieb). Linjalen från mittpunkten är den som anger riktningen för antennen. Vi flygning på målkurs ställdes den på 0.
Betjäningsinstument (Bedienungsgerät)
- Vredet nedtill för inställning av radiofrekvens, via en kabel till radion.
- Vredet upptill för minimiskärpning vid pejling.
- Spaken till vänster styrde användningsmod:
* Längst upp - vanlig radio (telegrafi).
* A|N Målkurs med hörlurar
* Ø Målkurs med riktningsvisare
* OO Pejlning genom vridning av pejlram och lyssning i hörlurar.
En loopantenn visar samma styrka åt två håll (180°), men med en hjälpantenn kunde avgöra rätt riktning. För P 53N kopplande man in målkursvisaren för detta.

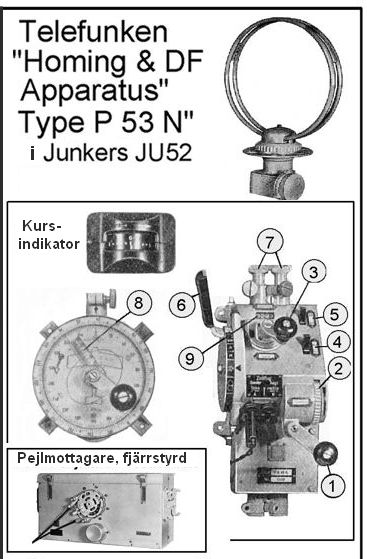

1. Vred för frekvensval
2. Volymkontroll (hörlurar)
3. Minimumskärpning (finjustering)
4. DF mottagare ON-OFF
5. Hjälposcillator(?) (BFO) On-Off
6. Manöveromkopplare
7. Minimumskärpning, kabelanslutning
8. Vred för loop-antenn, gradskiva
9. Frekvensskala (varvtal fick omräknas till frekvens)

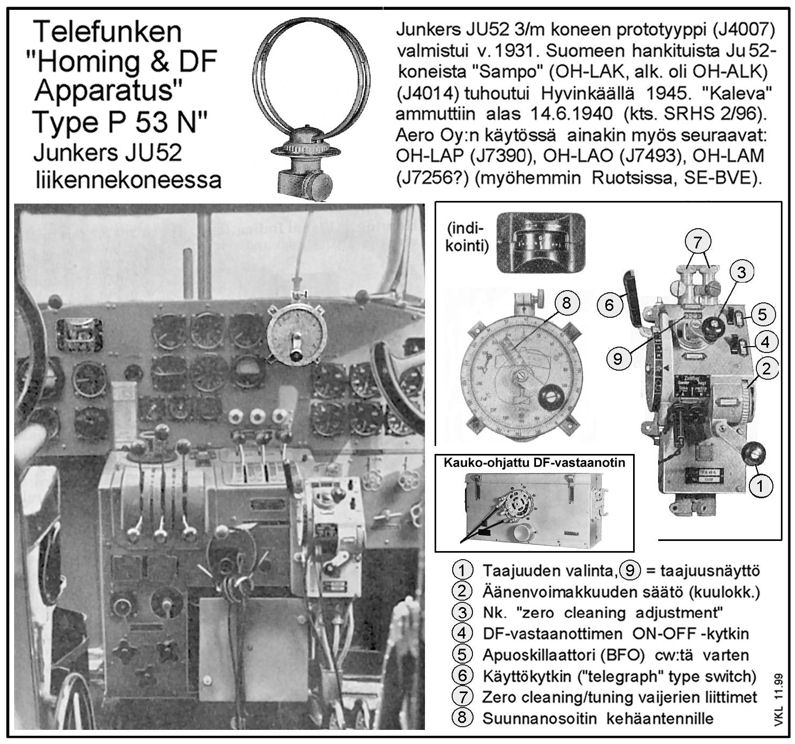

Länkt till • Finsk originalbild
