• Radiofyrar Flygplatser med Lorenz ILS - NY 2018 Juli
Se även • Teknikbeskrivning Lorenz ILS
Se även • Lorenz landing charts for all 33 airports described in FBO 1938 NY Jan 2020
Lorenz system bestod av en riktningssändare i fältkanten (RD på kartorna), en försignal (VE) 3km före fältet, och en huvudsignal (HE) 300m före fältet.
Piloterna hade först navigerat med stöd av markpejling (RG), sedan följde de ILS-strålen i angiven riktning (QDM) och höjd (QFM).
Från försignalen så svag dykning mot fältet.

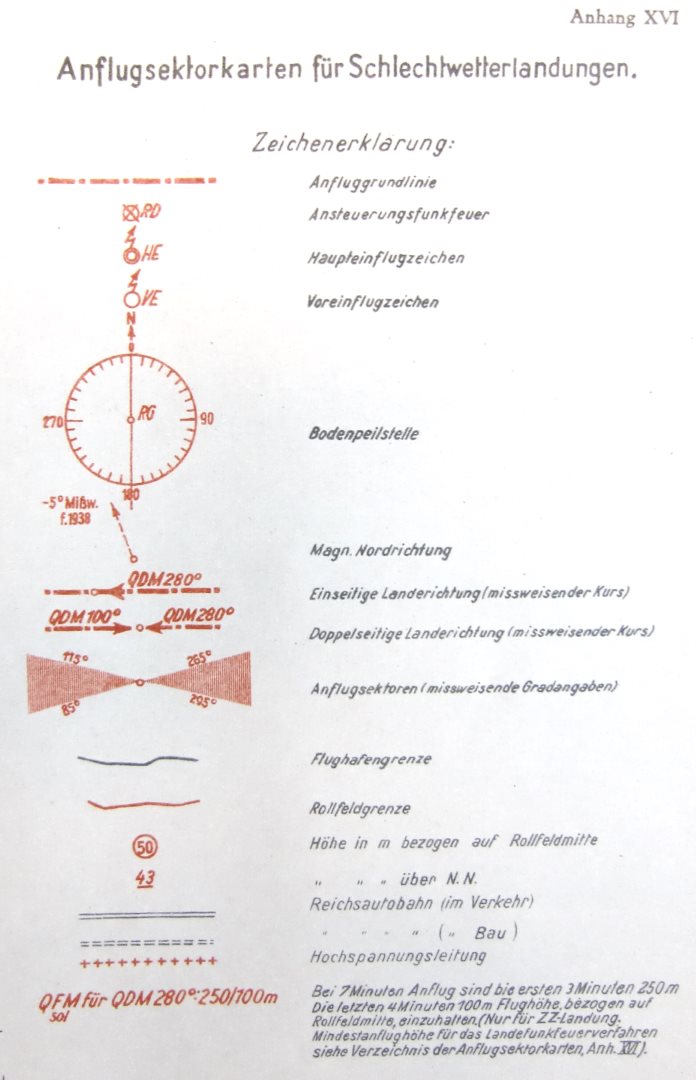

Teckenförklaring - Klicka för större bilder! |

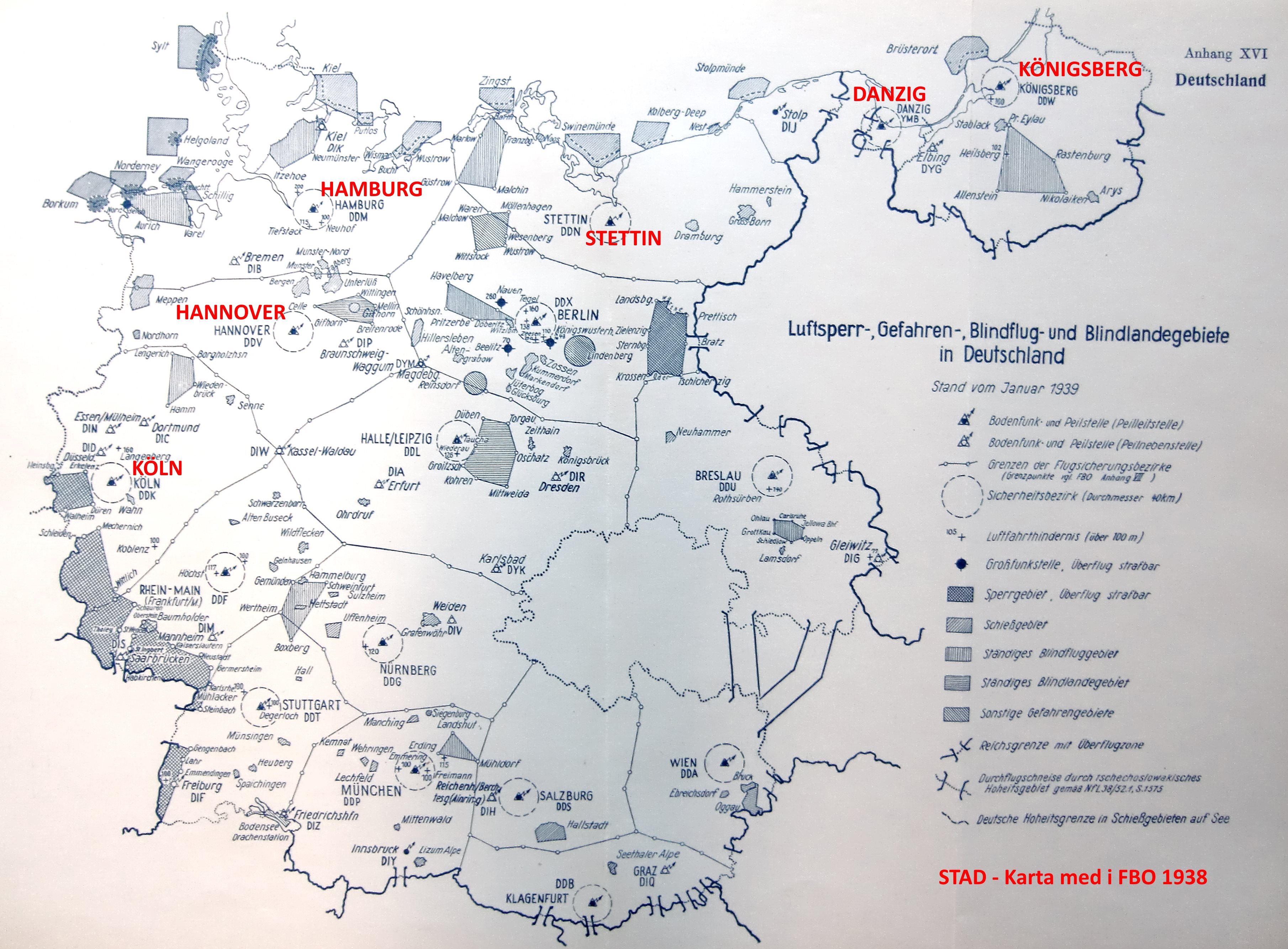

Karta Tyskland 1939 |

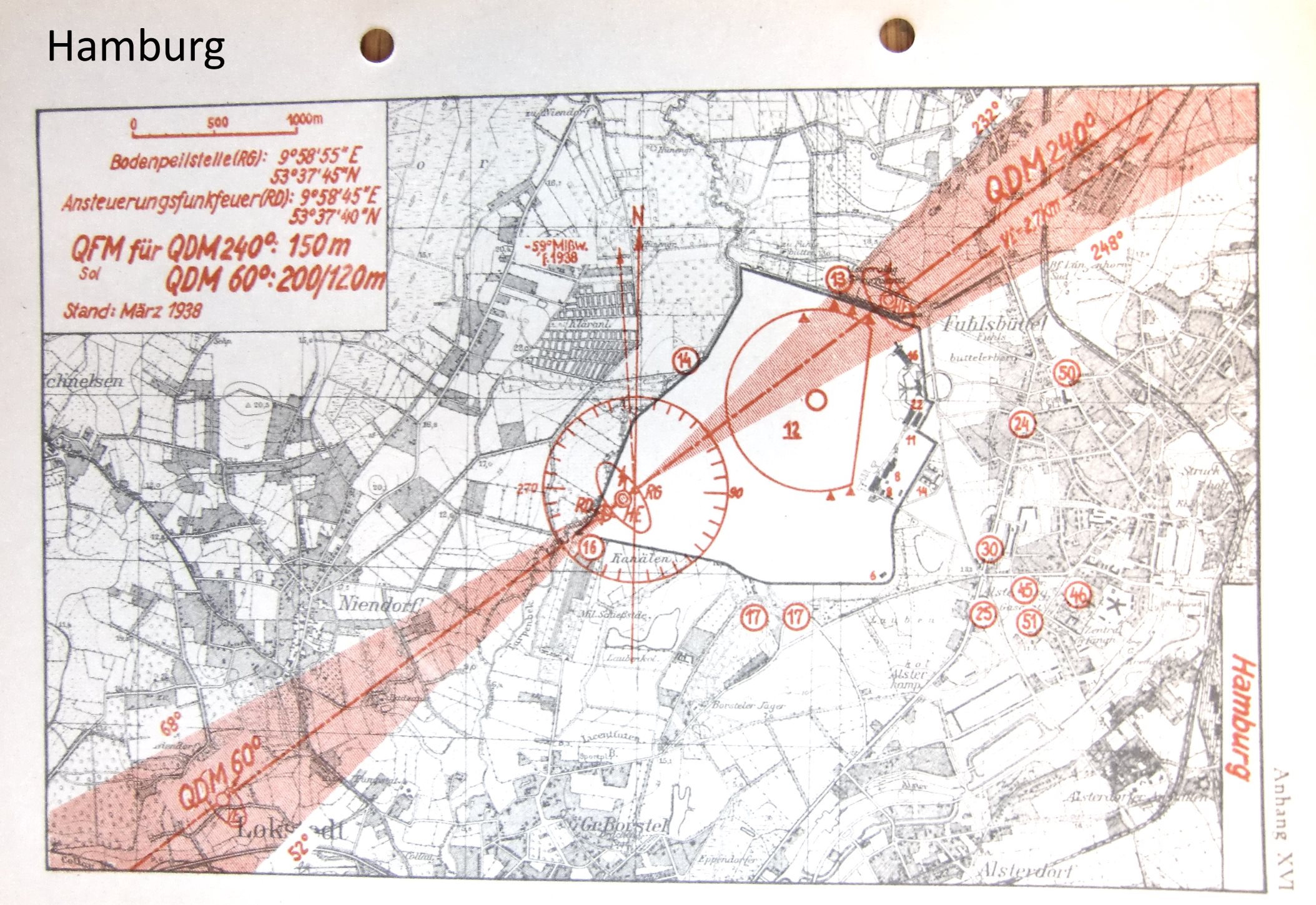

Hamburg |

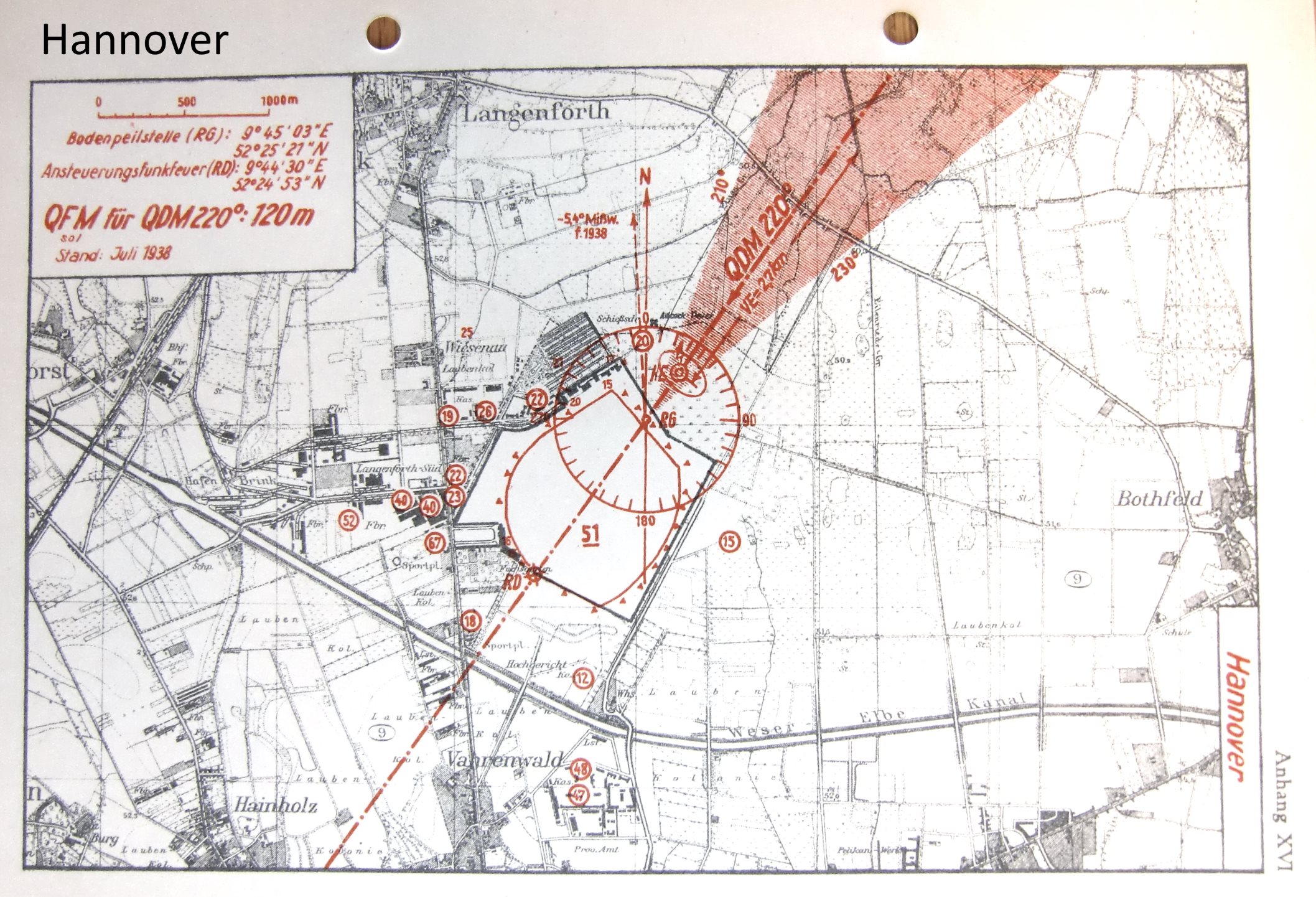

Hannover |

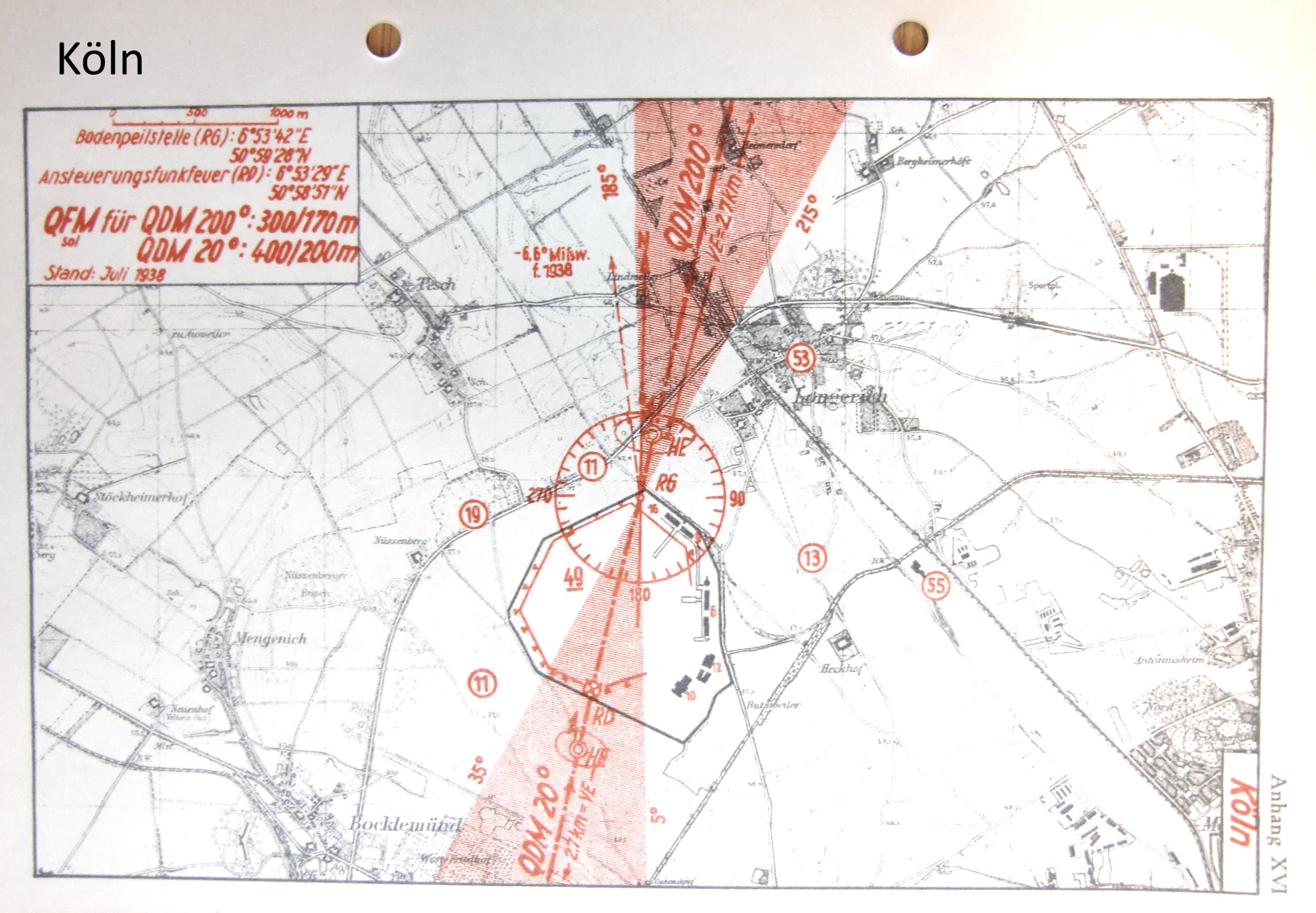

Köln |

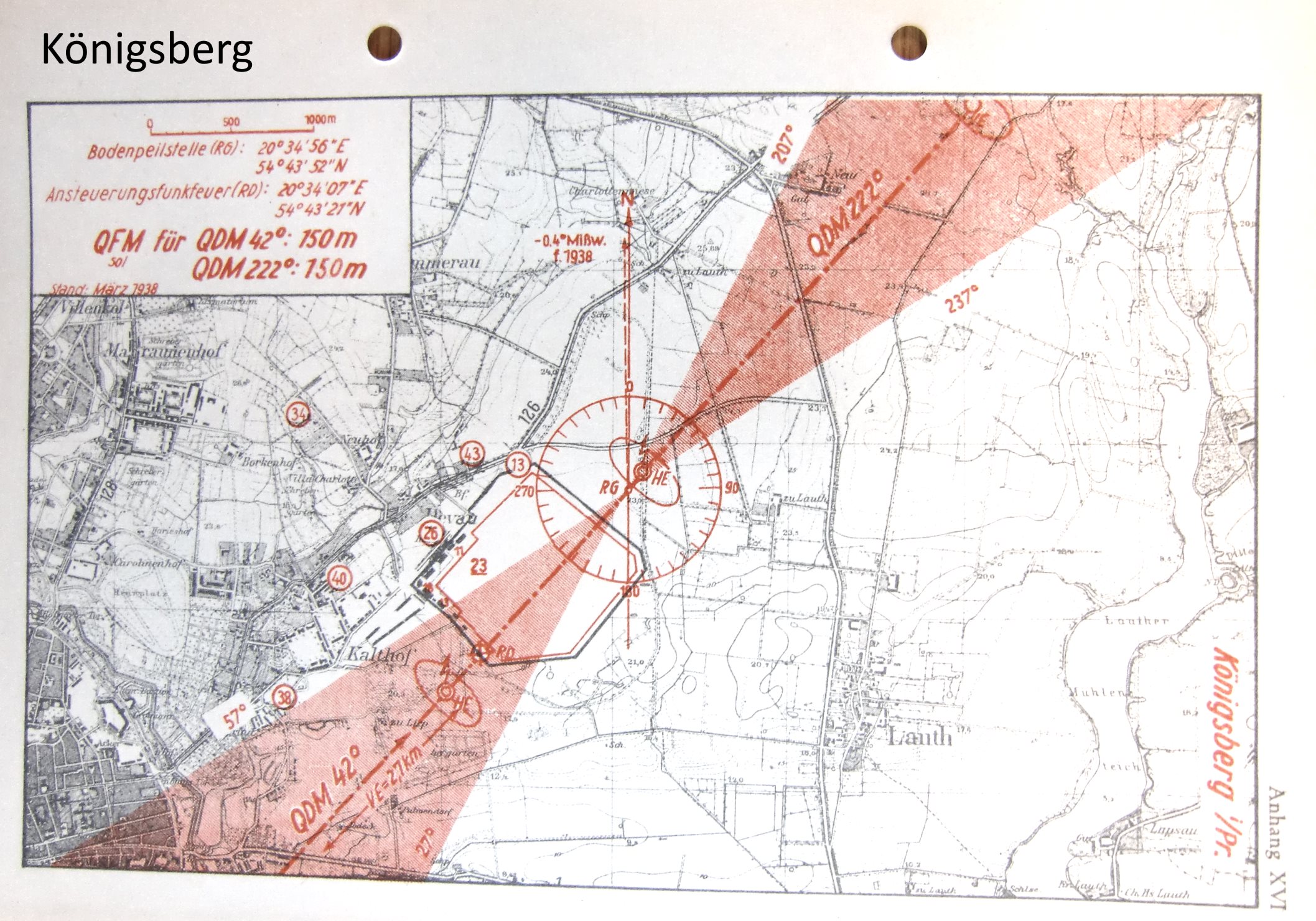

Königsberg |

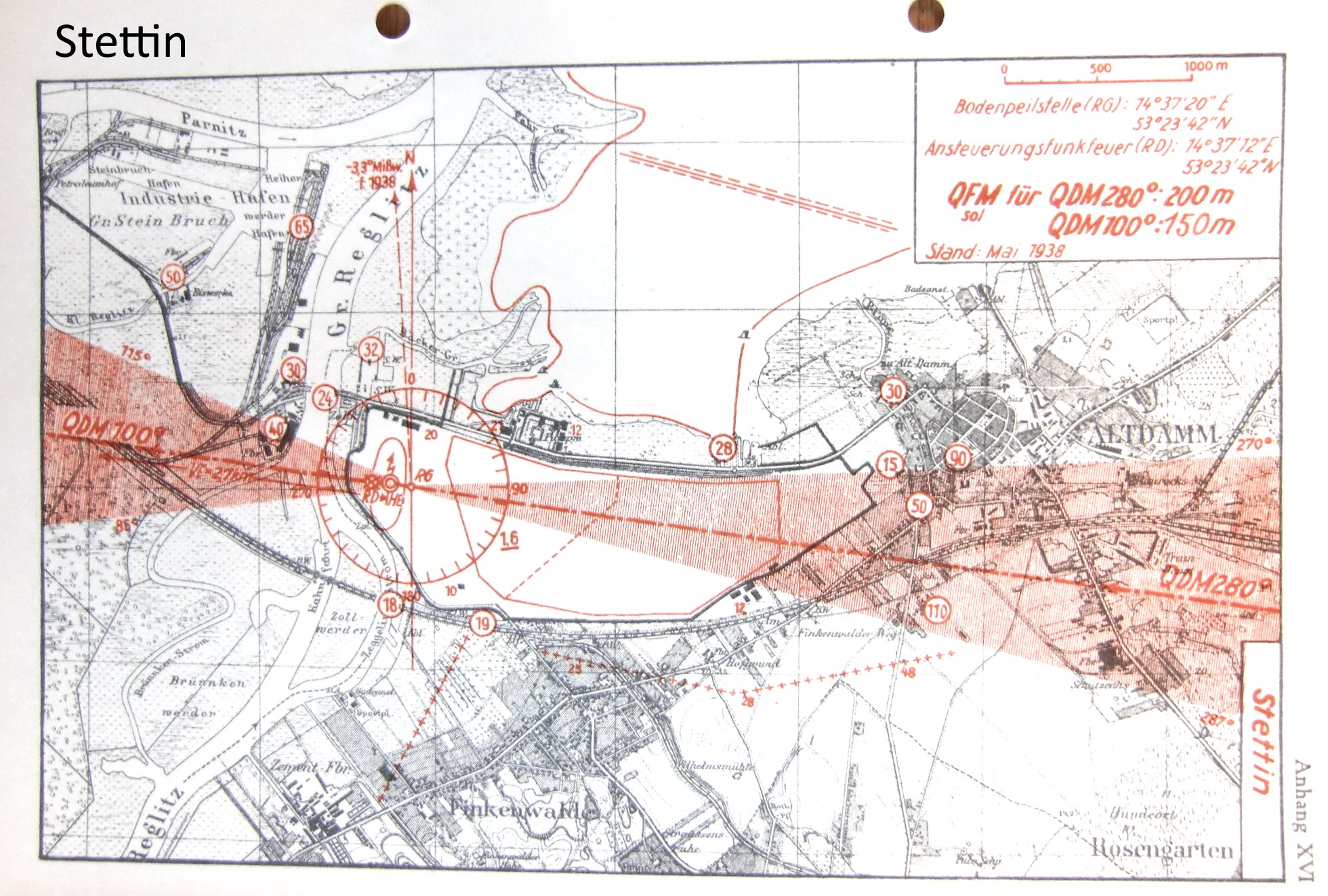

Stettin |

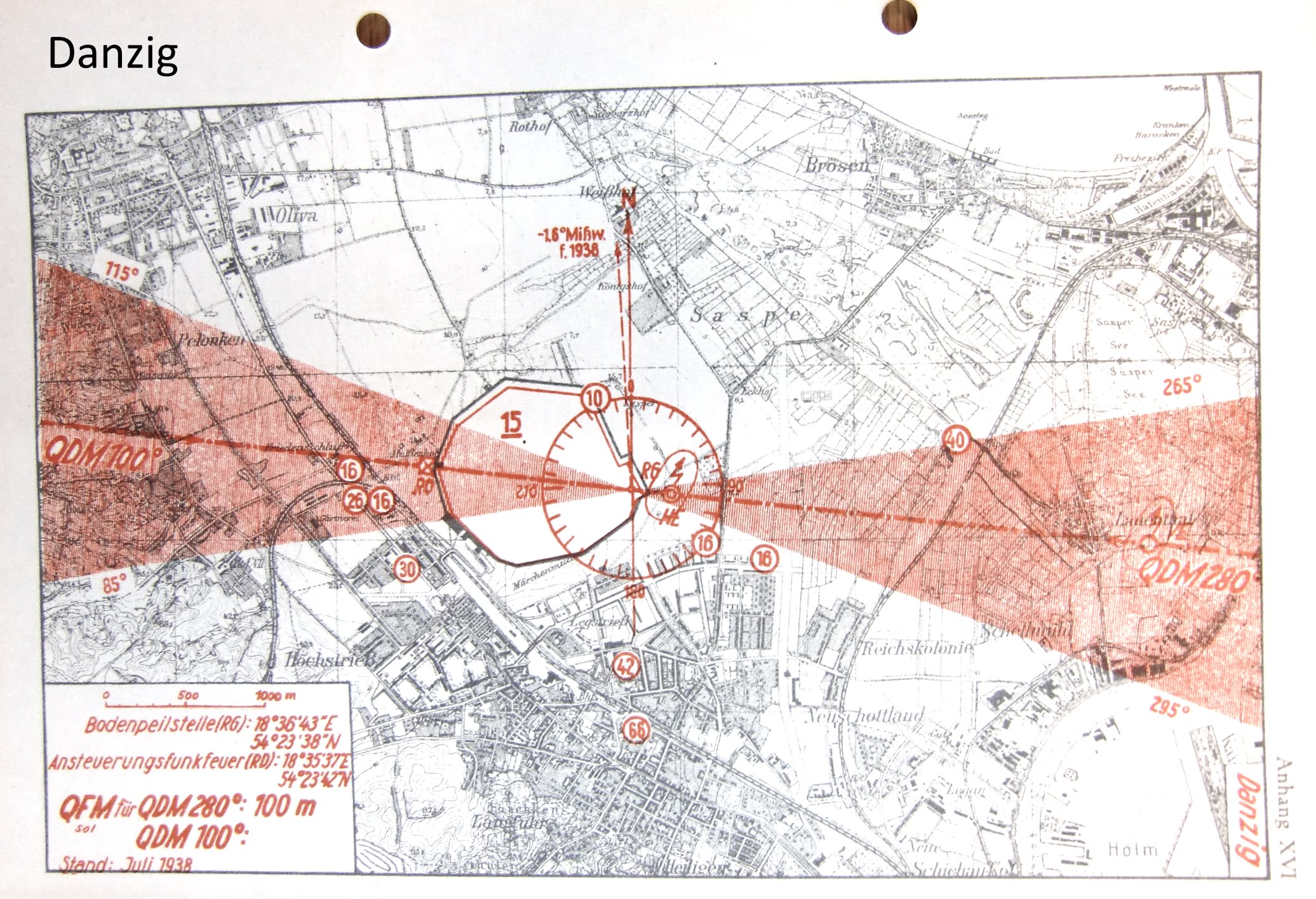

Danzig |

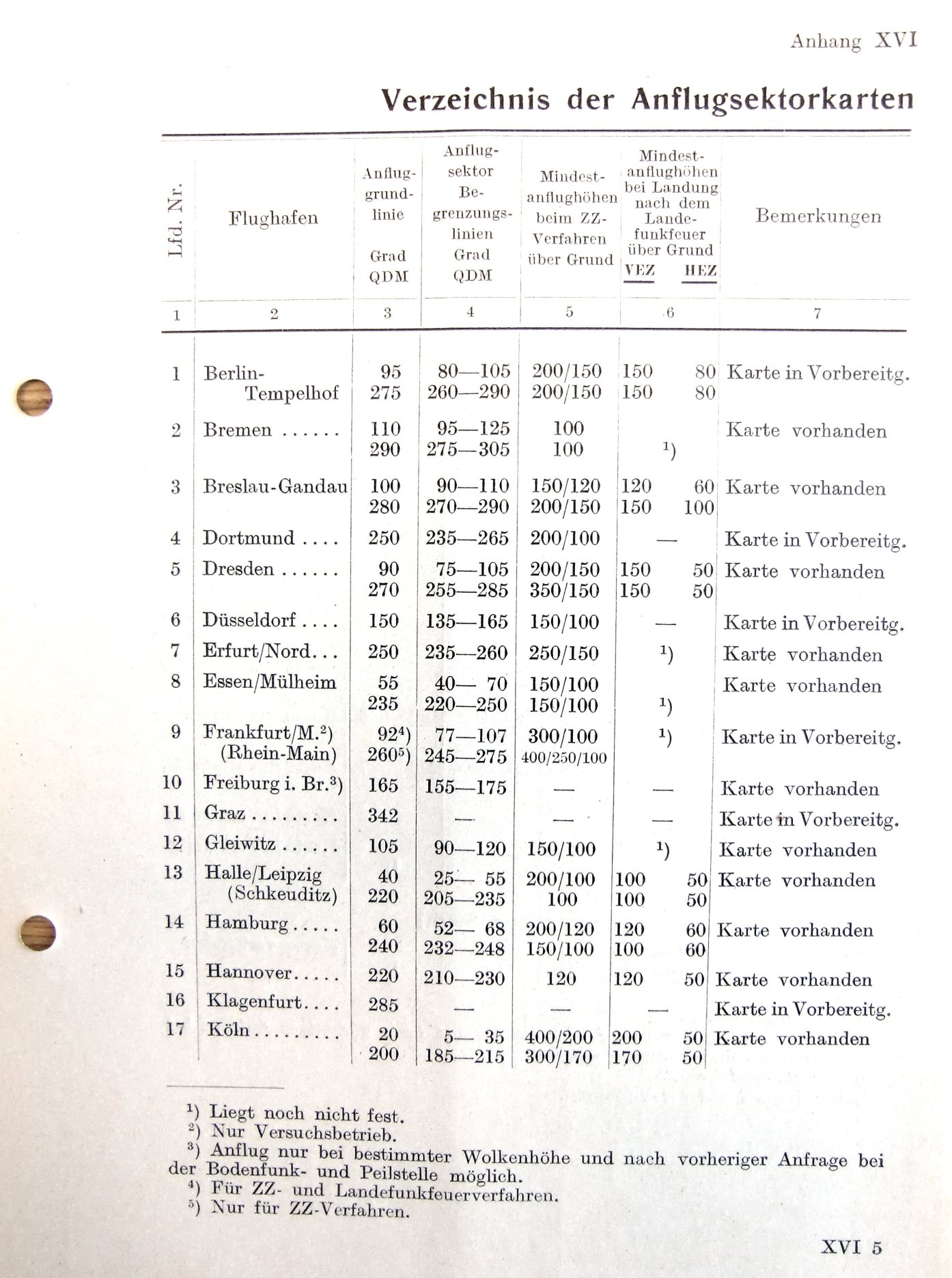

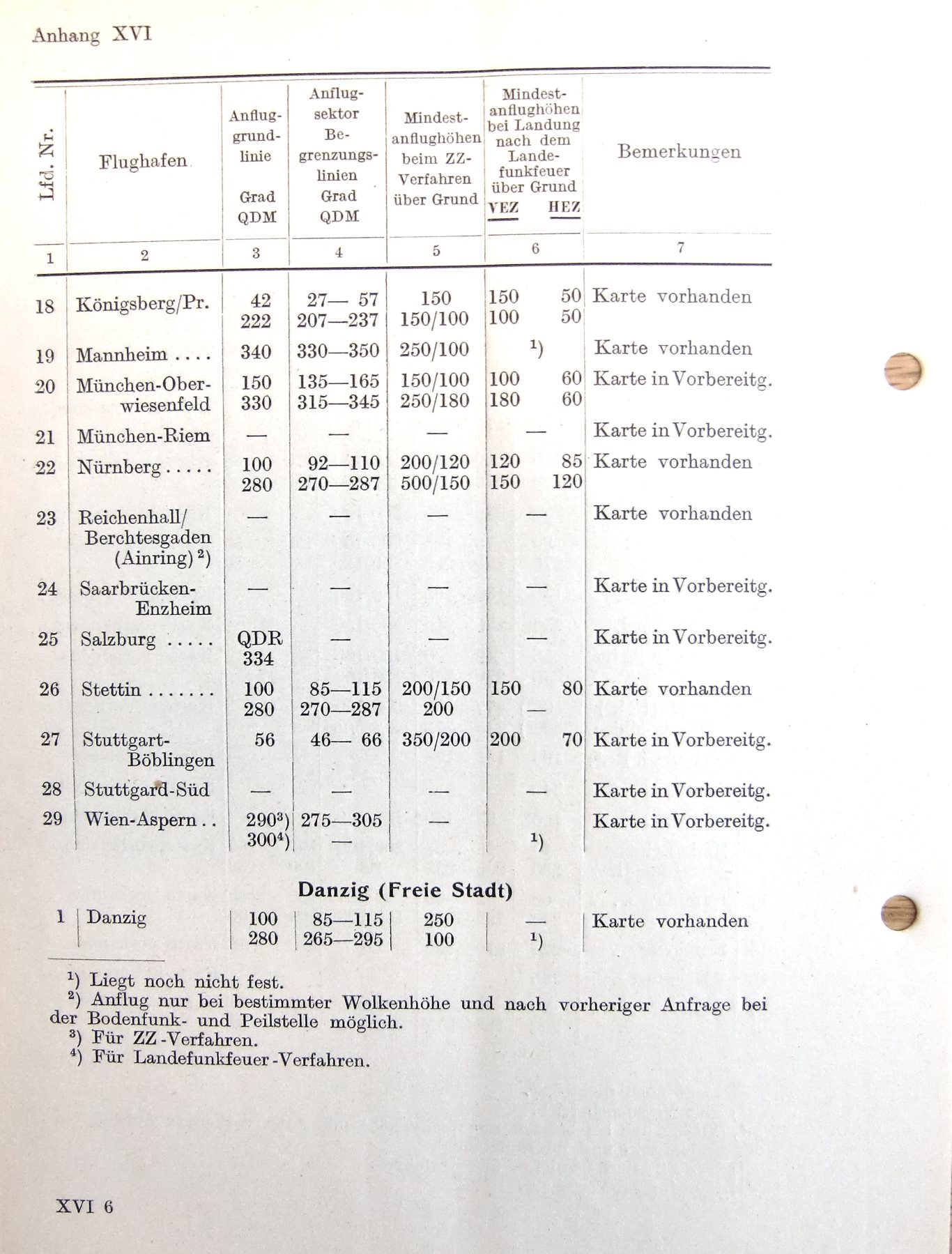

Anm. Det fanns Lorenz-system vid flera flygplatser, men kartor och anvisningar ej klara 1938. Se förteckning under Länkar nederst. |

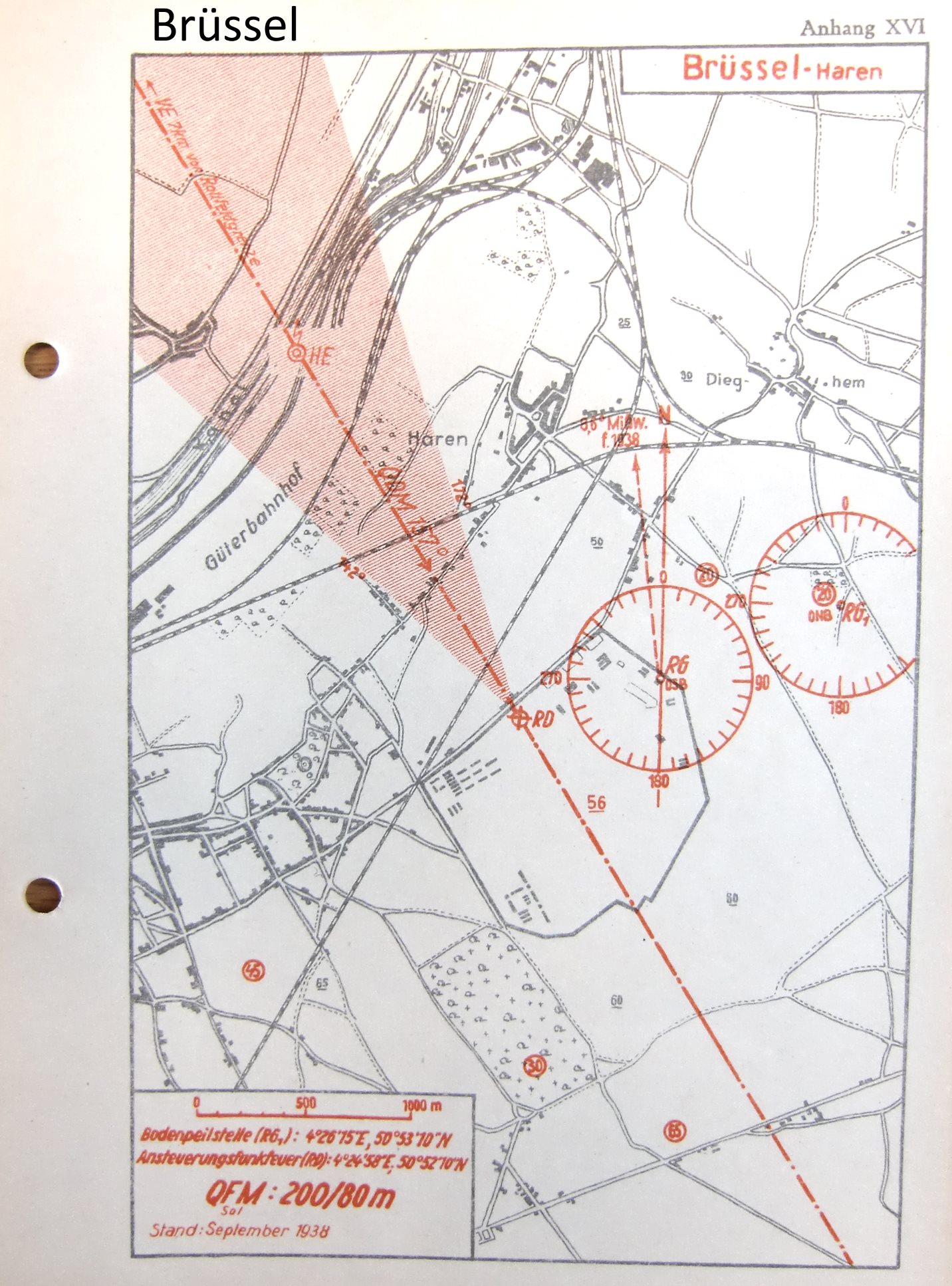

Brüssel |

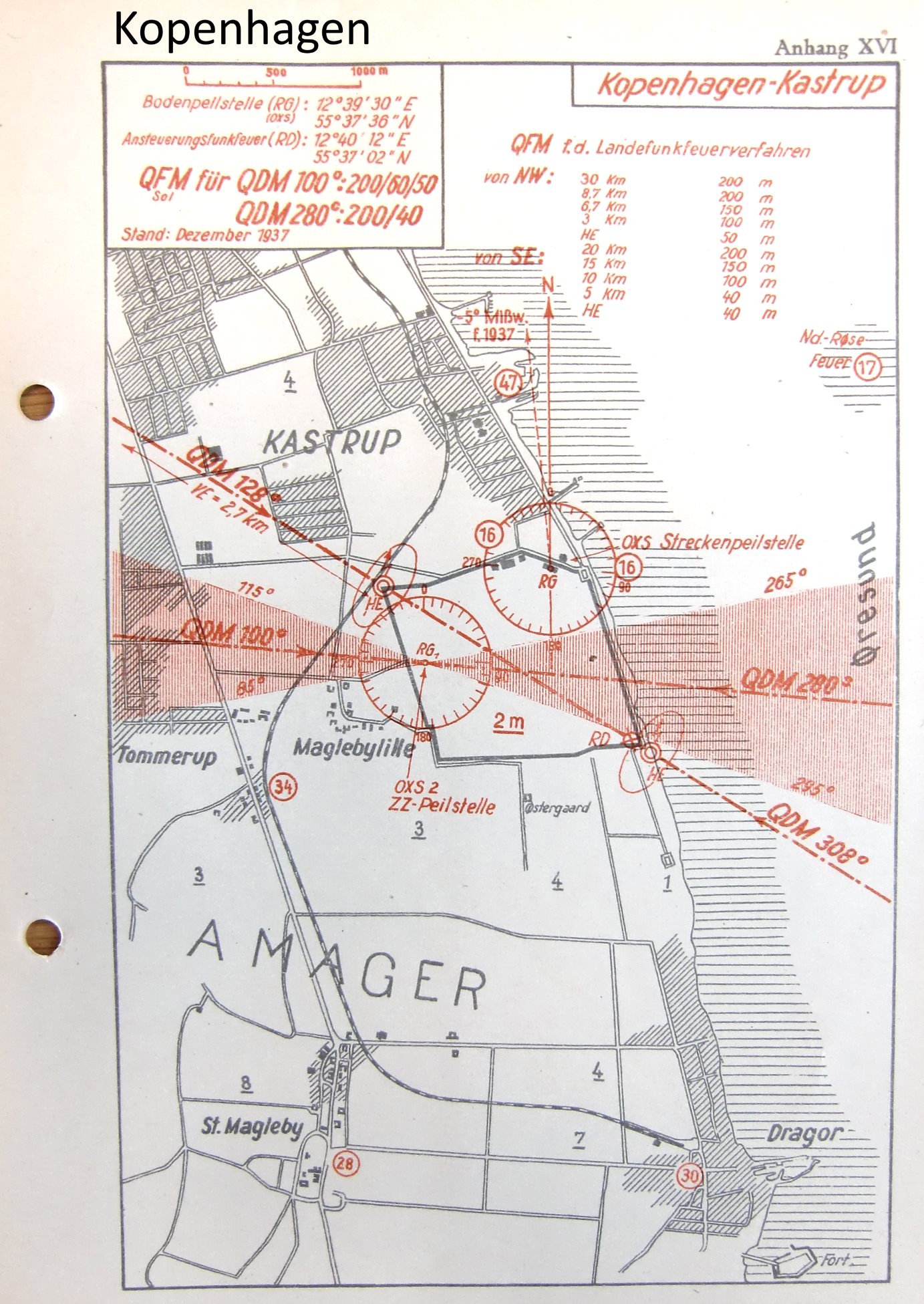

Köpenhamn |

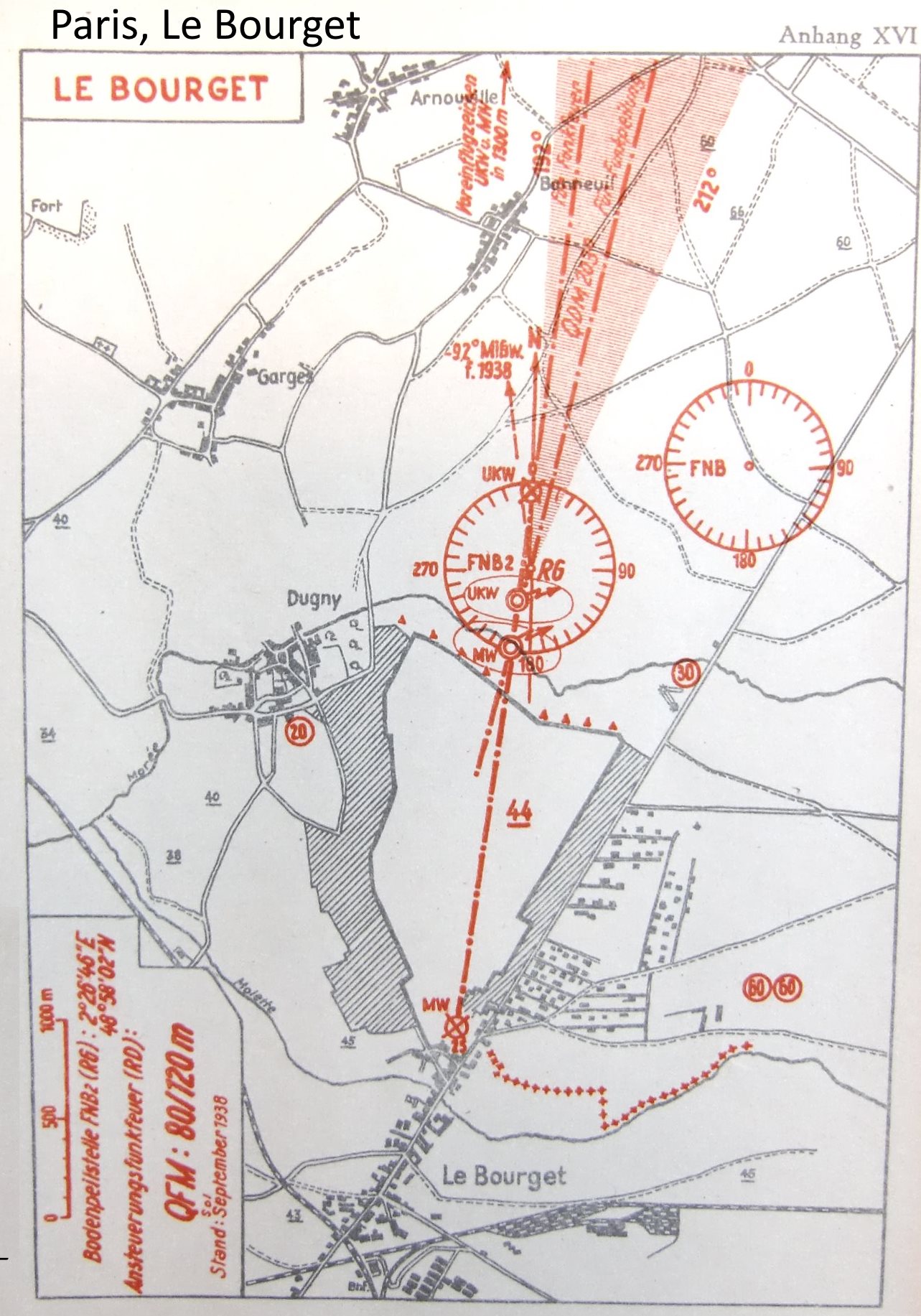

Paris, Le Bourget |

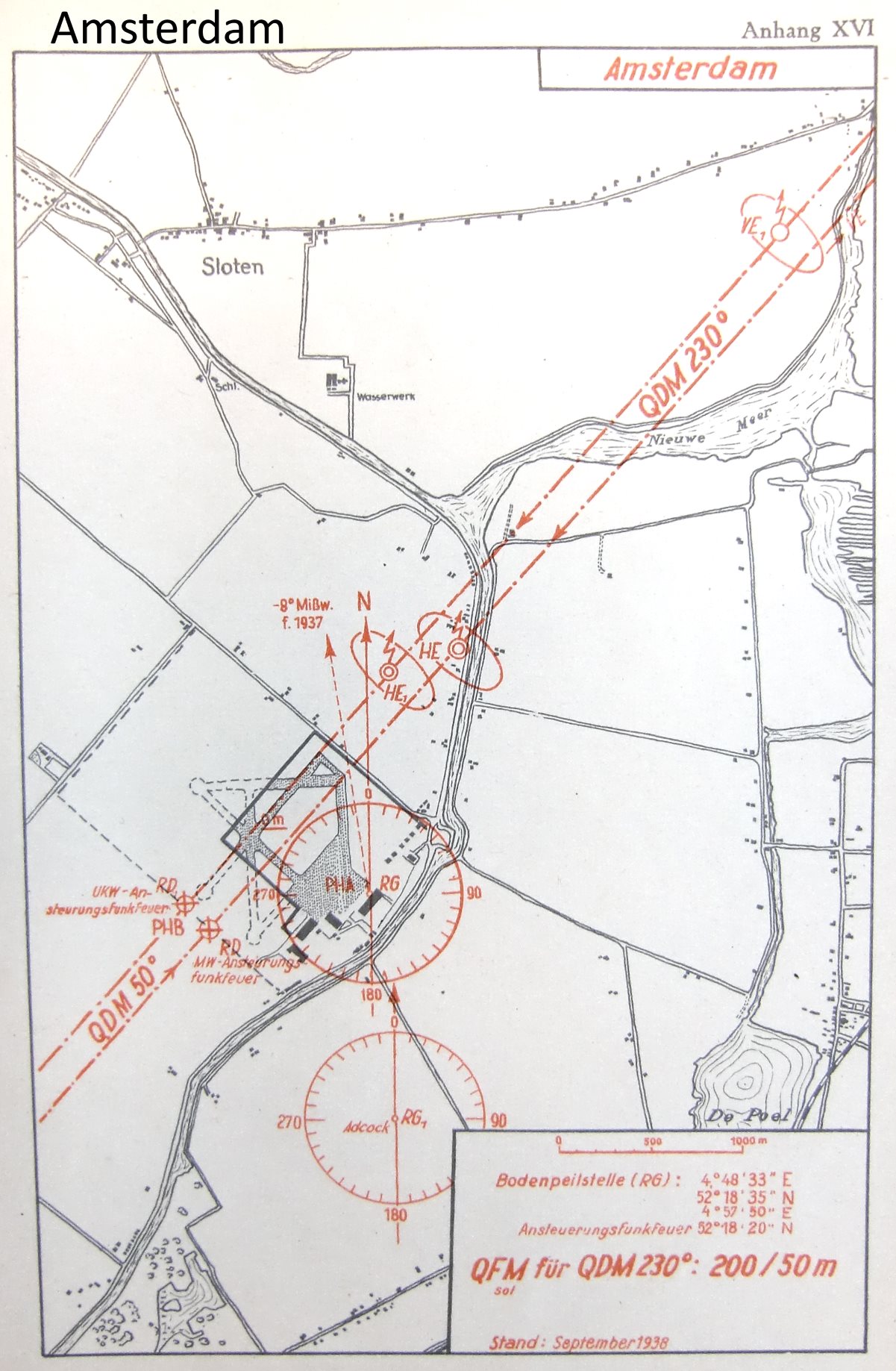

Amsterdam |

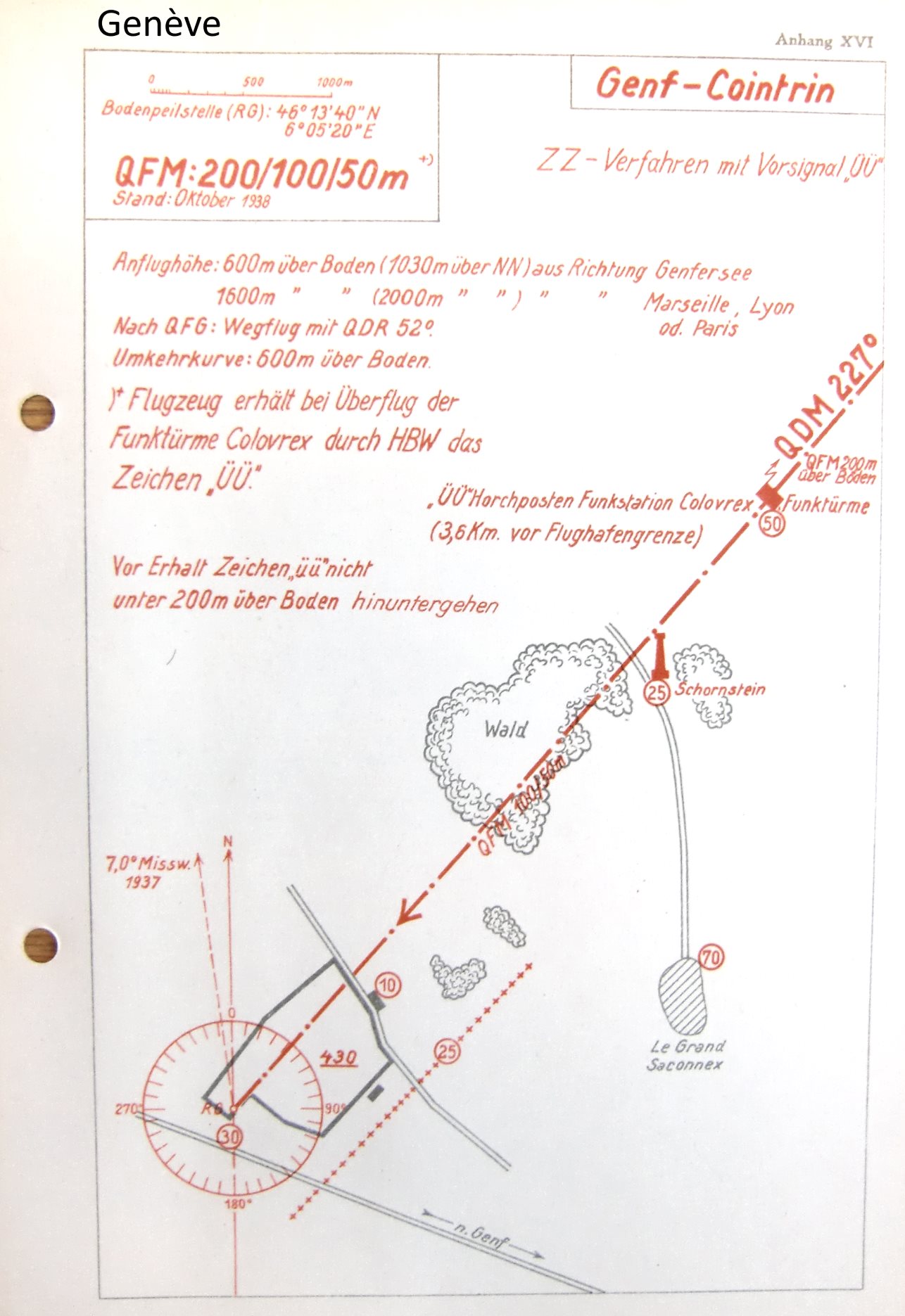

Genève |

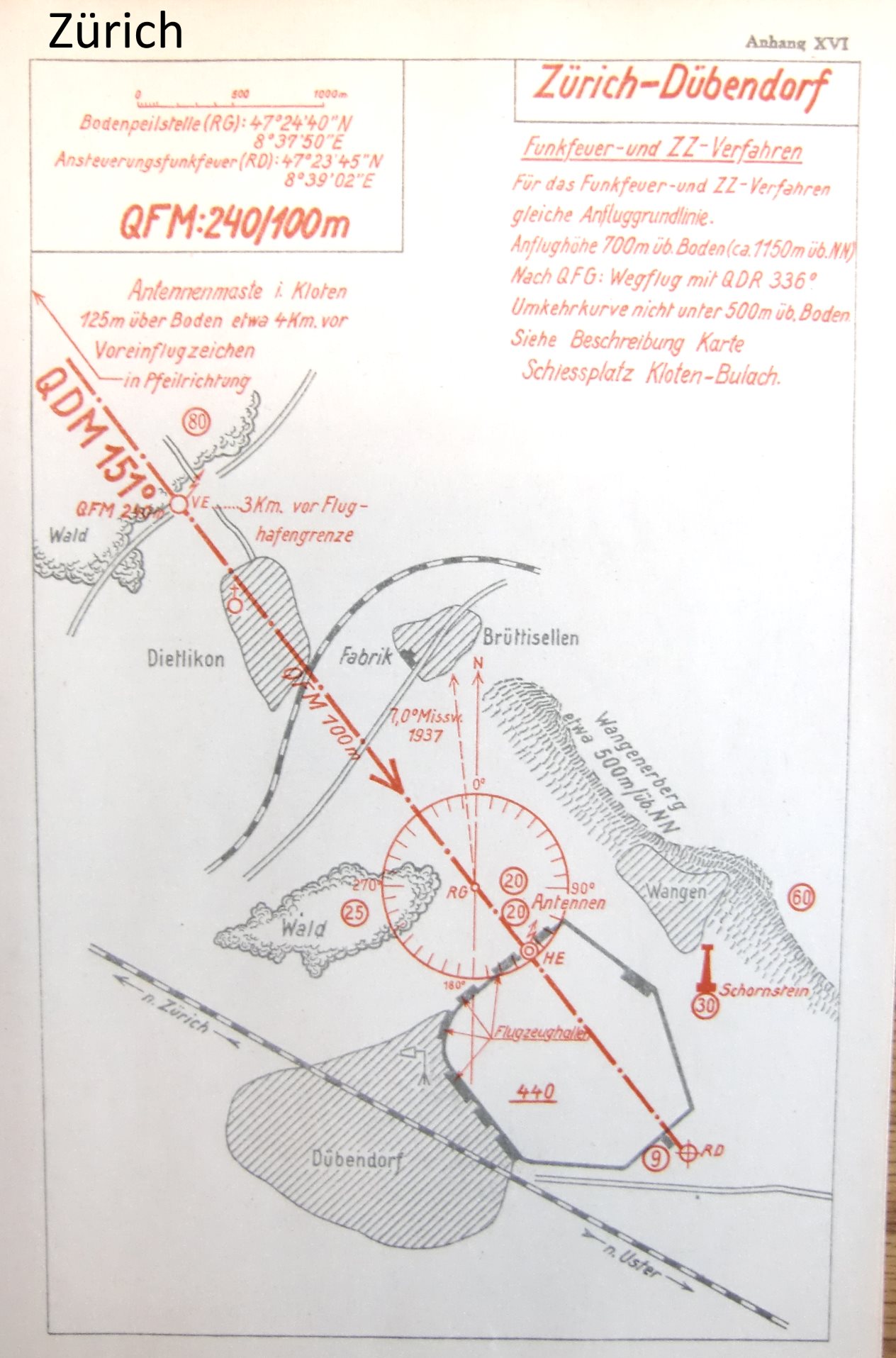

Zürich |
Basel |

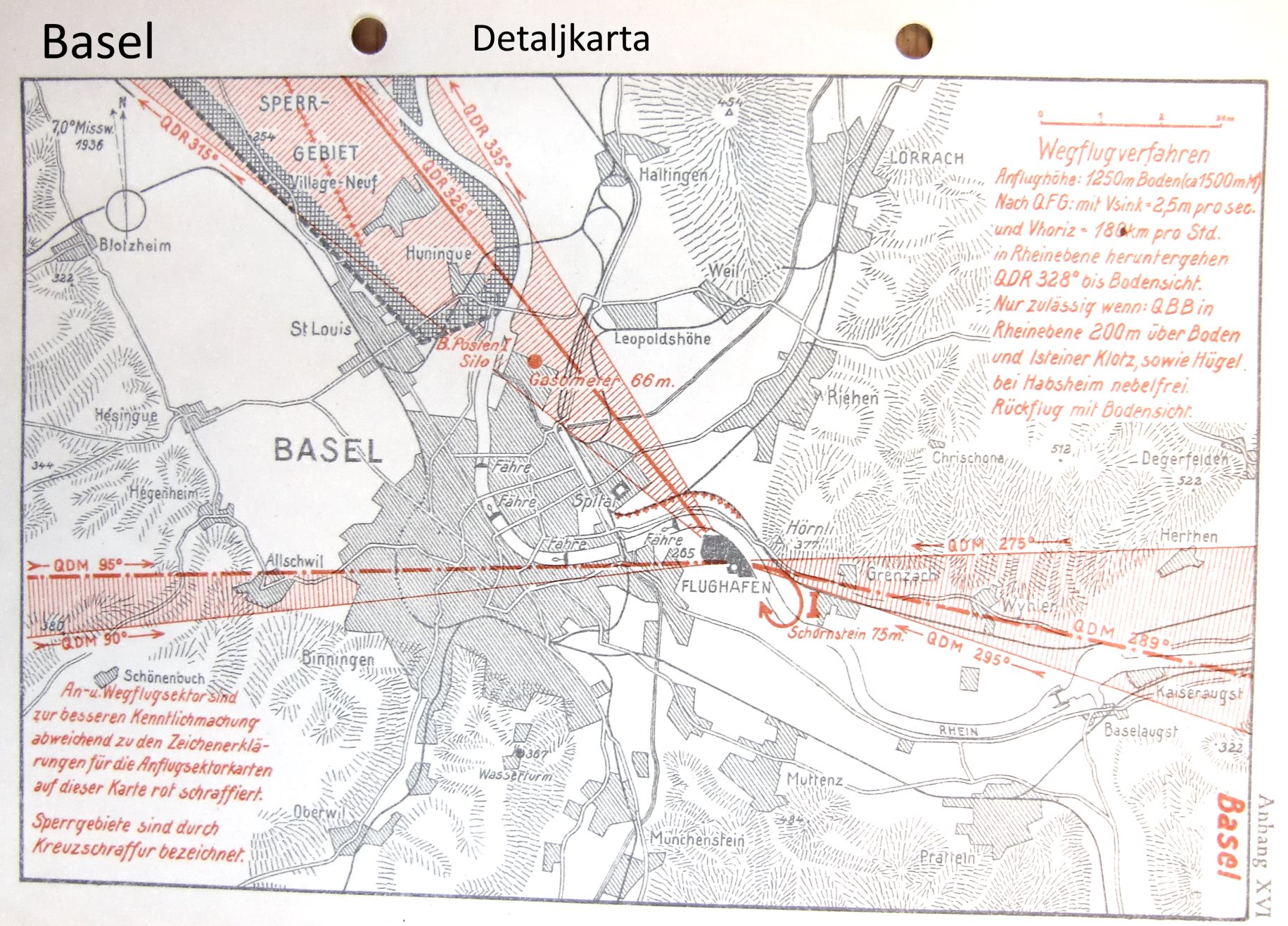

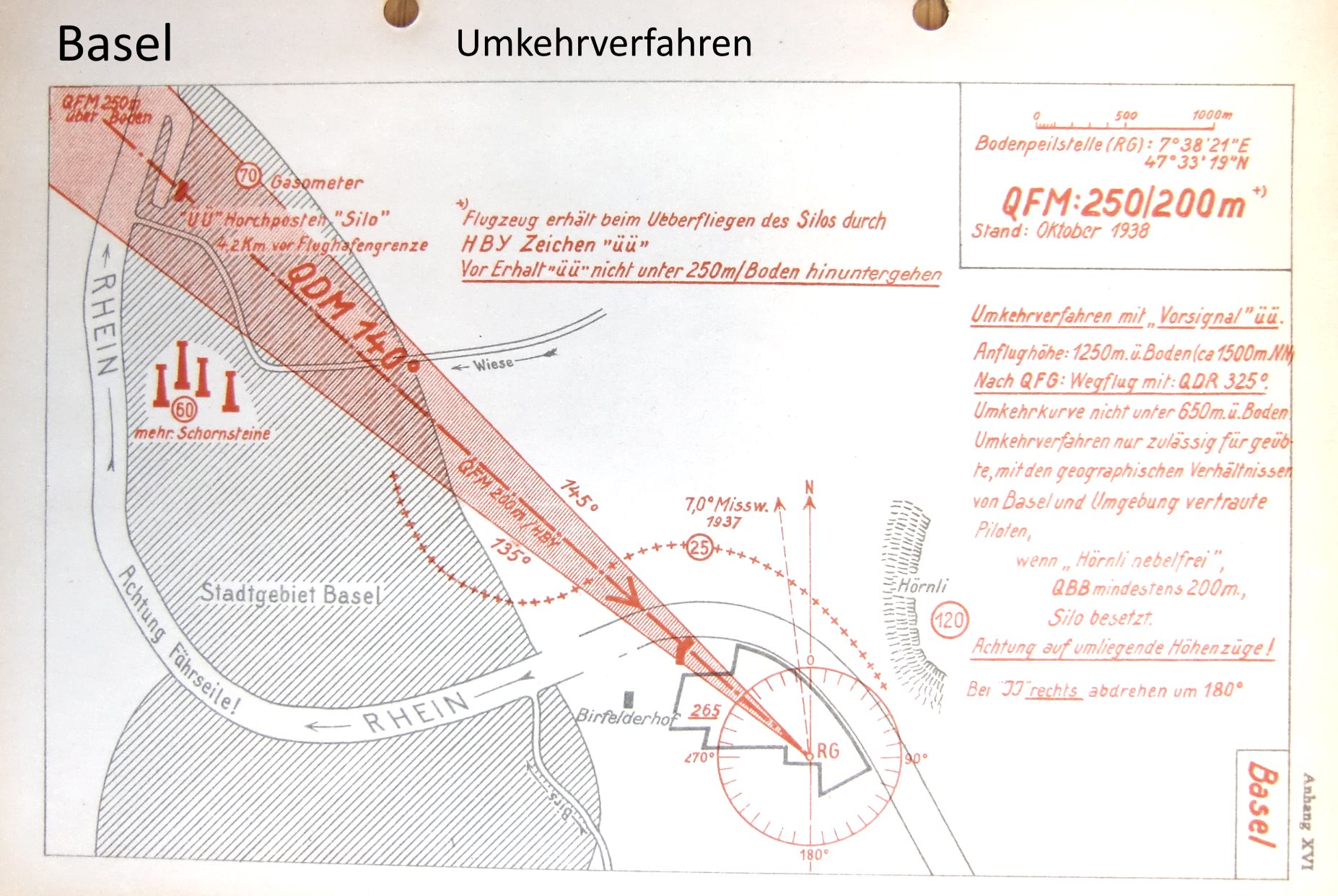

Basel, Umkehrverfahren Basel, detaljkarta |
Göteborg, Torslanda QDM 220 för ZZ-landing och radiofyr. Man ser i sydvästra banändan LRF = Ledradiofyr och RD= |
Malmö, Bulltofta Karta från Svensk Flygkalender 1948. QDM 142 för ZZ-landning, och RD för radiofyr(?) |
Stockholm, Bromma Karta från Svensk Flygkalender 1948. Bromma var speciellt genom att även ha en radio range radiofyr, se övre kartdelen. Radio range, A/N-fyr, fanns längs flyglederna i USA redan på 1930-talet. Fyrarna var riktade och gav olika morseliknande signaler t.v. och t.h. om huvudriktningen A/N, .- resp -. Piloten lyssnade på dem i sina hörlurar. Den nya långa banan har QDM 305 för ZZ-landning, och markering LRF=Ledradiofyr i nordväst. |
Bo Justusson, Stockholm
