• Radiofyrar NDB Orust
NYTT 2013-12-10 Sändaramatörer startar en SATT RFS-sändare!
2013-08-04/15 - Om föregångare till Orust-fyren.
NDB-fyrar var den tidigaste typen av radiofyrar som användes för sjöfartens och flygets navigering.
De strålar lika mycket åt alla håll, så för att bestämma sin position pejlade man mot två fyrar.
Närmaste fyr åt norr var
• NDB Grebbestad.
Bilderna här är från Bertil Bengtsson, Bollebygd, som arbetat med fyrarna,
och fotograferade dem bara några år innan de togs bort, runt 1998. Fyren tillkom runt 1970, fabrikat
Standard Radio RFS LB100. Anm. Idag dominerar VOR och GPS för flygnavigering.
Ett gäng sändaramatörer har köpt en nedlagd NDB-fyr av fabrikat Standard Radio RFS LB100 och
jobbar hårt med att få igång den. Läs de intressanta rapporterna på HAM.se - Forum för sändaramatörer
• HAM.se Dokumentation om SATT RFS sändare sökes - flera sidor med inlägg och bilder!
En artikel om NDB-radiosändare finns i ESR (Experimenteradne Svenska Radioamatörer) tidskrift:
• ESR Resonans nr 3/2010, pdf - på sid 24-29 skriver Hans Nilsson om:
"NDB (Non-Directional Beacon) Allriktad radiofyr"
Bertil Bengtsson: "Orust hade callsign: "ORU" och frekvens 425 KHz.
Där fanns hela tiden en Standard Radio LB100, heltransistoriserad sändare
med max uteffekt av 100 watt, ställbar. Den installerades i mitten på 70-talet.
Antennen bestod av en alu-mast, trekantig ca 9 meter hög, med tre topplinor som toppkapacitans,
ca 9 meter långa. Detta var standardantenn för NDB på 1970-talet.
"
Mer fakta:
Namn, kod, typ, frekvens och koordinater enligt lista SWEDINFO.TXT på www.flightsim.com.
Samma värden fanns i KSAK "Svenska Flygfält" 1994.
- ORUST/NDB ORU NDB 425.00 58.12.39 11.34.08 0
På Luftfartsverkets karta från 1944 fanns ingen flygfyr på Orust, men
väl en fyr vid Skärhamn på Tjörn med frekvens 360 kc/s och benämning SIE.
Hållö/Smögen
På Hållö sydväst om Smögen finns en gammal optisk sjöfartsfyr från 1842.
År 1922 uppfördes en radiopejlstation på Hållö i huset söder om fyren.
Se även min sida om • Tidiga radiopejlar för sjöfarten
Under kriget använde försvaret radion bl.a. som radiofyr för kurirflyget till England.
Marshall Lindholm berättar i sin bok att man siktade mot Smögen-fyren
och tog kontakt med Göteborg radio då man nått innanför territorialgränsen.
Det var vid Hållö som DC-3 Gripen störtade. Mer fakta se Hållö-länk nedan.
Skärhamn/Brevik
På Luftfartsenhetens karta från 1944 visas en fyr vid Skärhamn på Tjörn.

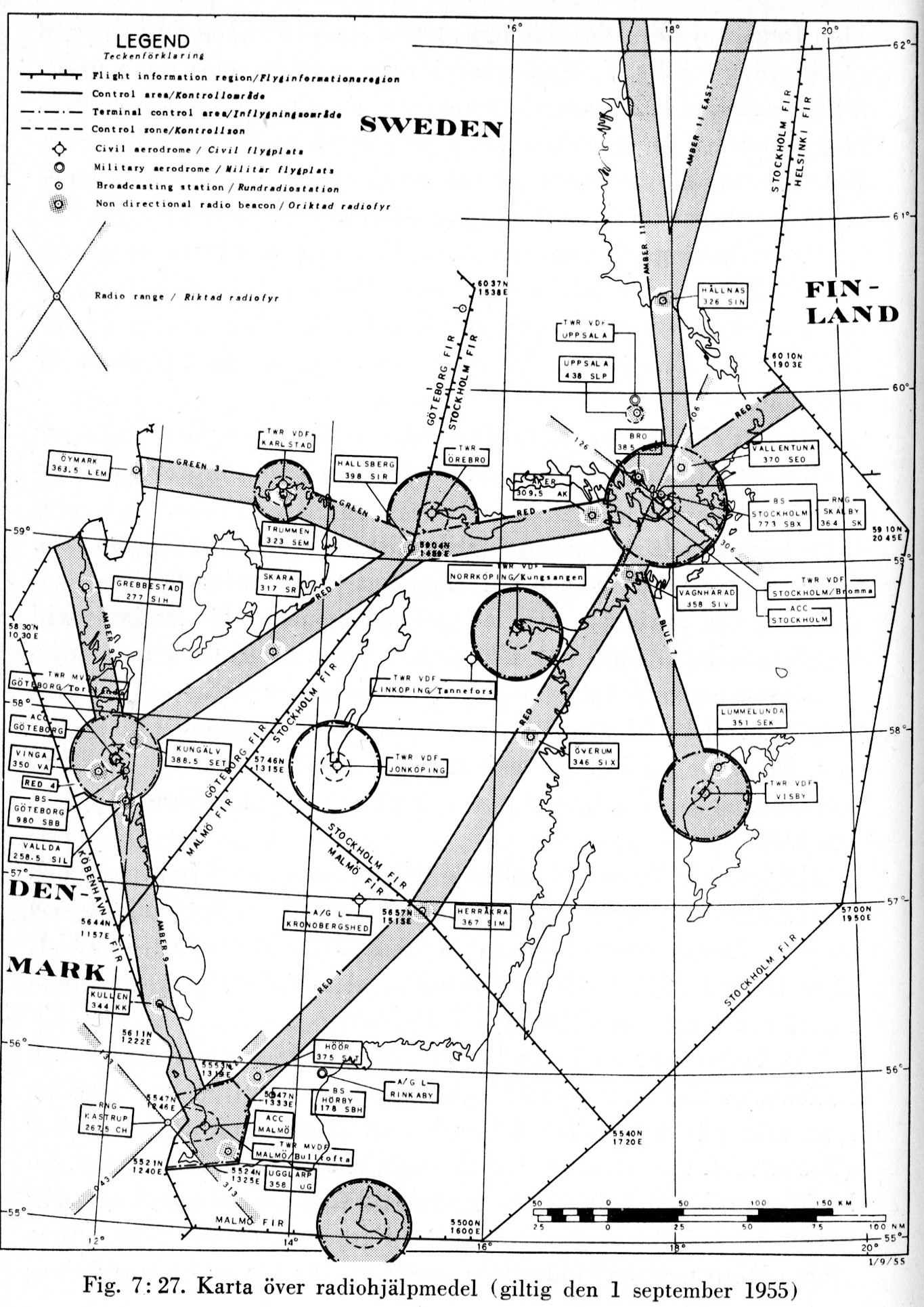

Men den är ej med på karta 1955. Kartlänkar (i nya fönster)
• Karta_1944
• Karta_1955
Bertil Bengtsson:
"Jag var på servicebesök på radiofyren Skärhamn/Brevik i sept. 1969. Den hade då callsign "BR",
men lades ner tror jag runt 1970 då flygleder lades om, och Orust NDB tillkom.
Det var en likadan sändare som i Grebbestad, dvs. SATT RFS, som satt där då, men med konstant bärvåg och
A2 modulation alltså tonmodulation på bärvågen. Även antennmasten var av samma typ som fanns i Grebbestad."
Se • NDB Grebbestad SATT RFS rörsändare
Bilderna tagna av Bertil Bengtsson, Bollebygd.

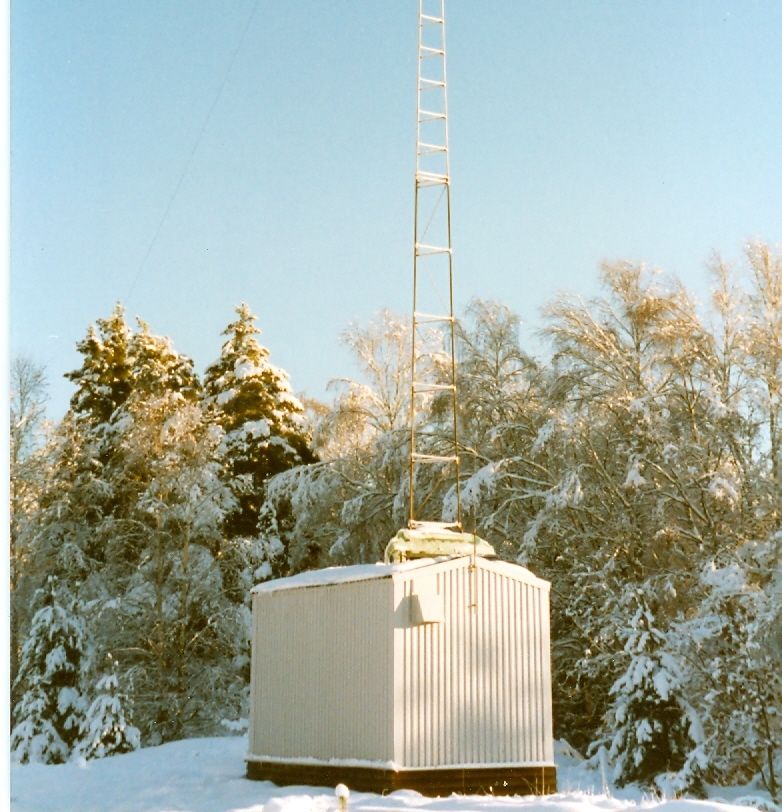

1. NDB Orust
2. Radioutrustningen. 3. Baksidan - den lilla antennen framför sändarantennen är

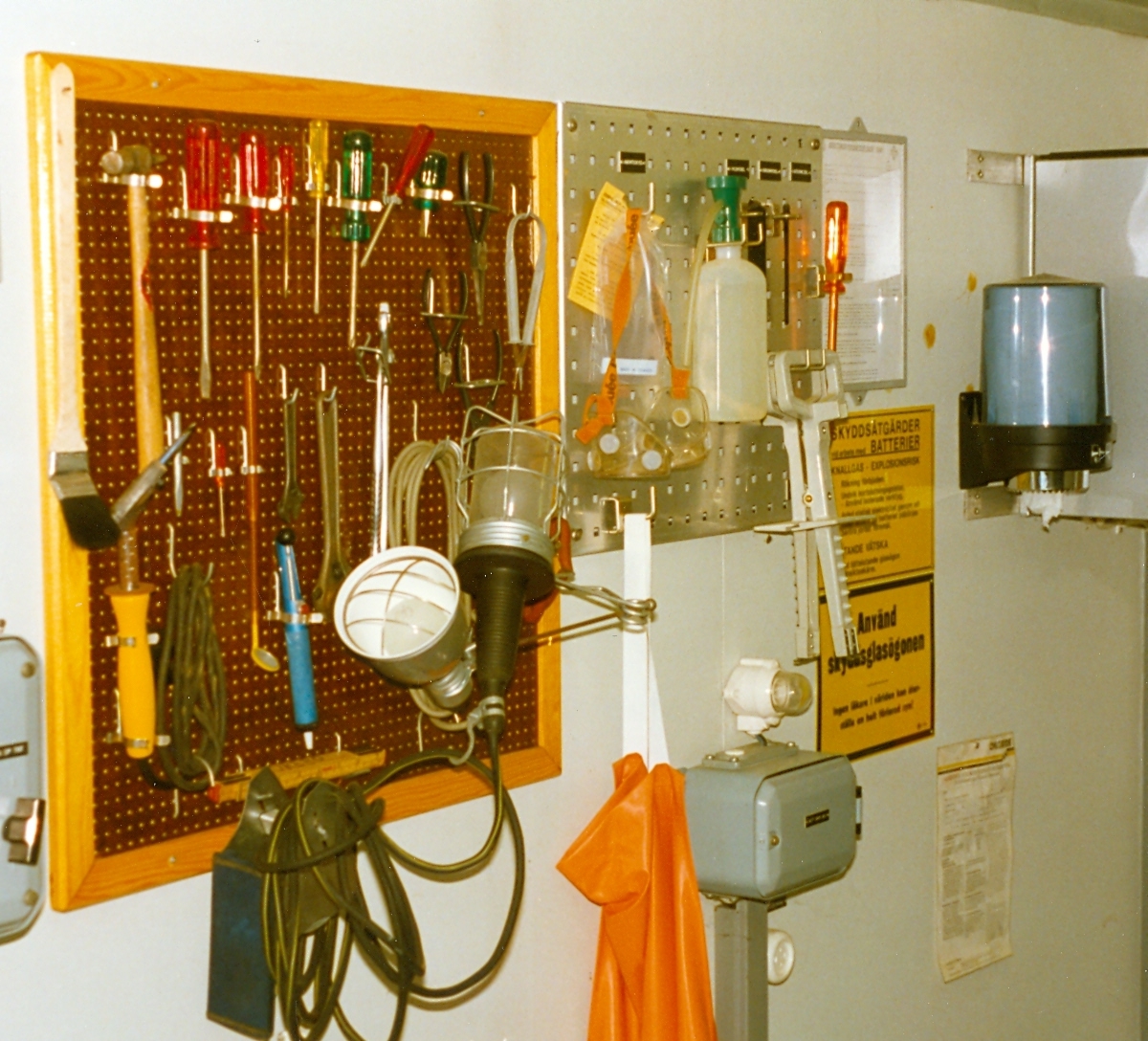

en pickup-antenn för att kolla signalen på utsänd signal. 4. nederst: Verktygstavla
Koordinat enligt KSAK "Svenska Flygfält" 1994 i Sverige-lat/lon som hörde till RT90-datum:
58 12 39 N, 11 34 08 E
Enkel lokal omräkning till WGS84, enligt skillnad hos VOR NOL, Nolvik vid Säve: N -6 ss, E -8 ss.
58 12 33 N, 11 34 00 E
dec: 58.209167, 11.566667
Avancerad omräkning till WGS84:
58 12 37.6 N, 11 33 59.0 E
58.210433 N, 11.566395 E
Översikt och detalj från Google Maps.
N= NDB-fyr WGS84 omräknade koordinater, G= Gamla koordinater visade i WGS84
E= Exakt omräkning via transformationsprogram. OBS Felmarginal minst en koordinat-sekund = 60x30m (NxE).
